当前位置:美信半导体 > > 美信芯片 >> MAX116
MAX116技术文档下载:
MAX116技术文档产品手册下载

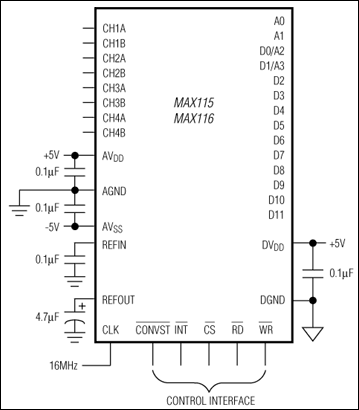

MAX116 - 典型电路框图:
MAX116典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX116介绍
MAX116 - 2x4通道、同时采样、12位ADC

MAX116是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX116是2x4通道、同时采样、12位ADC,本站介绍了MAX116的封装应用图解、特点和优点、功能等,并给出了与MAX116相关的Maxim元器件型号供参考。

MAX116 - 2x4通道、同时采样、12位ADC - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

The MAX115/MAX116 are high-speed, multichannel, 12-bit data-acquisition systems (DAS) with simultaneous track/holds (T/Hs). These devices contain a 12-bit, 2µs, successive-approximation analog-to-digital converter (ADC), a +2.5V reference, a buffered reference input, and a bank of four simultaneous-sampling T/H amplifiers that preserve the relative phase information of the sampled inputs. The MAX115/MAX116 have two multiplexed inputs for each T/H, allowing a total of eight inputs. In addition, the converter is overvoltage tolerant to ±17V. A fault condition on any channel will not damage the IC. Available input ranges are ±5V (MAX115) and ±2.5V (MAX116).

The parallel interface's data access and bus release timing specifications are compatible with most popular digital signal processors and 16-bit/32-bit microprocessors. The MAX115/MAX116 conversion results can be accessed without resorting to wait-states.

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • Four Simultaneous-Sampling T/H Amplifiers withTwo Multiplexed Inputs (Eight Single-Ended Inputs Total)
  • 2µs Conversion Time per Channel
  • Throughput:
  • 390ksps (1 Channel)
  • 218ksps (2 Channels)
  • 152ksps (3 Channels)
  • 116ksps (4 Channels)
  • Input Range: ±5V (MAX115)
  • ±2.5V (MAX116)
  • Fault-Protected Input Multiplexer (±17V)
  • Internal +2.5V or External Reference Operation
  • Programmable On-Board Sequencer
  • High-Speed Parallel DSP Interface
  • Internal 10MHz Clock
  • 热门应用
  • 水电气表自动抄表
  • 汽车ABS
  • 工业传感器发送器/变送器
  • 电机及运动控制
  • 可编程逻辑控制器
