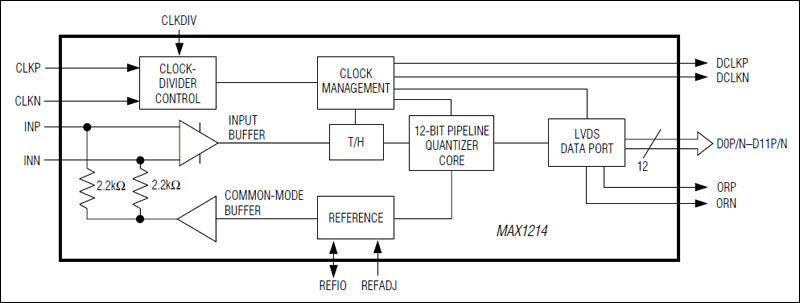

MAX1214-典型电路框图
MAX1214典型电路框图
Maxim(美信半导体)公司授权一级代理商
具备充足的Maxim芯片库存
中国销售额排名前十的Maxim代理商
提供Maxim公司产品的产品概述、关键特性、热门应用讲解及图例
MAX1214 - 1.8V、12位、210Msps ADC,用于宽带系统

MAX1214是Maxim(美信半导体)旗下的一款数据转换器和采样-保持电路产品,MAX1214是1.8V、12位、210Msps ADC,用于宽带系统,并且具备Maxim美信半导体高性能芯片品质,本站介绍了MAX1214的产品概述、关键特性、热门应用等,,并给出了与MAX1214相关的Maxim元器件型号供参考.

MAX1214 - 1.8V、12位、210Msps ADC,用于宽带系统 - Maxim美信半导体高性能芯片品质 - Maxim(美信半导体)

产品概述

MAX1214是单片,12位, 210Msps模数转换器(ADC),针对高达300MHz的高IF频率进行了优化,具有出众的动态性能。该器件转换速率可达到210Msps,而功耗仅为820mW。

采样速率210Msps, 输入频率达250MHz时, MAX1214具有77.2dBc的无杂散动态范围(SFDR)。其66dB的优异信噪比(SNR) (10MHz时)在高达300MHz的输入频率范围内仍保持平坦(2dB以内)。该ADC具有优异的低至-67.6dBFS的噪声基底,非常适合电缆前端接收器和蜂窝基站收发器功放预失真等宽带应用。

MAX1214要求单1.8V供电。支持差分或单端模拟输入,AC或DC耦合。该ADC还具有可选的片内2分频时钟电路,允许采用频率高达340MHz的时钟,有助于降低输入时钟相位噪声。建议采用低电压差分信号(LVDS)时钟,以获得最佳性能。转换器的数字输出兼容LVDS,可选择二元补码或偏移二进制数据格式。

MAX1214可提供带裸焊盘(EP)的68引脚QFN封装,工作于工业温度范围(-40°C至+85°C)。

还可以提供新的无缓冲版本,具有更高的动态性能(MAX1214N)

若需了解所有与该器件引脚兼容的8位/10位/12位高速ADC,请参考参数表。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 210Msps转换速率
  • -67.6dBFS低噪声基底
  • 优异的低噪声特性
  • fIN = 100MHz时,SNR = 65.6dB
  • fIN = 250MHz时,SNR = 65dB
  • 优异的动态范围
  • fIN = 100MHz时,SFDR = 74.2dBc
  • fIN = 250MHz时,SFDR = 77.2dBc
  • fNOTCH = 28.8MHz,噪声带宽50MHz时NPR为59.5dB
  • 单1.8V供电
  • fSAMPLE = 210MHz和fIN = 100MHz时,820mW功耗
  • 片内跟踪保持放大器
  • 内置1.23V带隙基准
  • 片内可选2分频时钟输入
  • 带数据时钟输出的LVDS数字输出
  • 可提供MAX1214的评估板
  • 热门应用
  • 基站功放线性化调节
  • 电缆头接收器
  • 通信测试设备
  • 雷达及卫星子系统
  • 无线及有线宽带通信
