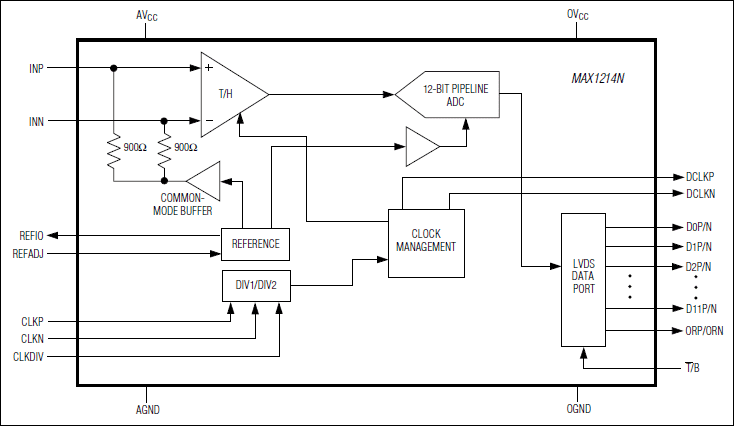

MAX1214N - 典型电路框图:
MAX1214N典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1214N介绍
MAX1214N - 1.8V、低功耗、12位、210Msps ADC,用于宽带系统

MAX1214N是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX1214N是1.8V、低功耗、12位、210Msps ADC,用于宽带系统,本站介绍了MAX1214N的封装应用图解、特点和优点、功能等,并给出了与MAX1214N相关的Maxim元器件型号供参考。

MAX1214N - 1.8V、低功耗、12位、210Msps ADC,用于宽带系统 - 数据转换器和采样-保持电路 - 引脚兼容的170Msps至250Msps、12位/10位/8位ADC系列产品,提供业内最佳的动态特性 - 美信半导体

产品概述

MAX1214N是单片、12位、210Msps的模/数转换器(ADC),采用优化设计,在超过300MHz的较高IF频率下具有卓越的动态性能。该器件的转换速率高达210Msps,功耗仅为799mW。

210Msps速率、输入频率100MHz时,MAX1214N的无杂散动态范围(SFDR)为81.3dBc。高达67dB的信噪比(SNR)能够在输入频率为250MHz时保持平坦(2dB以内)。非常适合通信接收机、电缆端接收器和蜂窝基站收发器的功放预失真等宽带应用。

MAX1214N采用1.8V单电源供电。模拟输入设计为交流耦合的差分或单端方式,这款ADC还具有可选择的内部2分频时钟电路,允许使用高达420MHz的时钟频率。推荐使用低电压差分信号(LVDS)采样时钟,以获得最佳性能。转换器的数字输出兼容于LVDS逻辑电平,数据格式可以选择2的补码或偏移二进制码。

MAX1214N采用68引脚的QFN封装,带有裸焊盘(EP),工作在工业级温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的8位/10位/12位高速ADC,请参考参数表。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 210Msps的转换速率
  • 卓越的低噪声特性
  • fIN = 100MHz时,SNR = 67dB
  • fIN = 250MHz时,SNR = 65dB
  • 极高的动态范围
  • fIN = 100MHz时,SFDR = 81.3dBc
  • fIN = 250MHz时,SFDR = 84.9dBc
  • 1.8V单电源供电
  • fSAMPLE = 210MHz、fIN = 100MHz时,功耗仅为799mW
  • 内置采样保持放大器
  • 内置1.24V带隙基准
  • 内部可选择2分频时钟输入
  • LVDS数字输出,提供数据时钟输出
  • 提供MAX1214NEVKIT
  • 热门应用
  • 基站功放线性化调节
  • 电缆头接收器
  • 通信测试设备
  • 雷达及卫星子系统
  • 无线及有线宽带通信
