当前位置:美信半导体 > > 美信芯片 >> MAX1493
MAX1493技术文档下载:
MAX1493技术文档产品手册下载

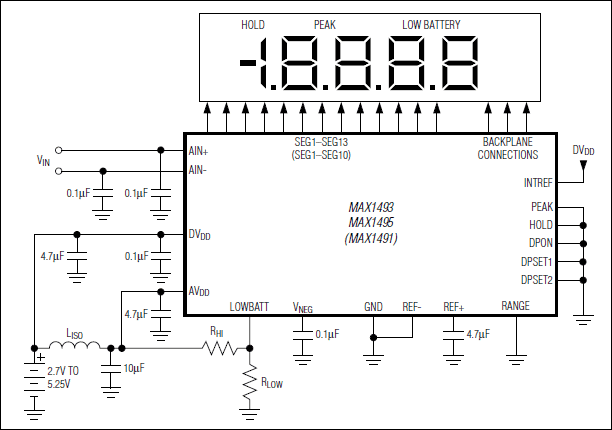

MAX1493 - 典型电路框图:
MAX1493典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1493介绍
MAX1493 - 3位半和4位半、单片ADC,带有LCD驱动器

MAX1493是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX1493是3位半和4位半、单片ADC,带有LCD驱动器,本站介绍了MAX1493的封装应用图解、特点和优点、功能等,并给出了与MAX1493相关的Maxim元器件型号供参考。

MAX1493 - 3位半和4位半、单片ADC,带有LCD驱动器 - 数据转换器和采样-保持电路 - 3.5位和4.5位ADC,带有LED显示驱动器,可大大缩短开发周期,节省电路板尺寸 - 美信半导体

产品概述

MAX1491/MAX1493/MAX1495低功耗、3.5位和4.5位、模拟-数字转换器(ADC)和液晶显示驱动器(LCD)工作于2.7V至5.25V单电源。它们含有内部基准、高精度片上振荡器和一个动态LCD驱动器。为了在单电源下工作,内部电荷泵产生驱动集成输入缓冲器所需的负电源。ADC可被配置为±2V或±200mV的输入范围,并将转换结果输出到LCD上。MAX1491是3.5位(±1,999计数)器件,MAX1493/MAX1495是4.5位(±19,999计数)器件。

MAX1491/MAX1493/MAX1495不需要外部精密积分或自稳零电容、晶体振荡器、电荷泵或其他双斜率ADC (通用于面板表电路中)所要求的电路。这些器件还具有用于差分信号和基准输入的片上缓冲器,允许与高阻抗信号源直接接口。此外,MAX1491/MAX1493/MAX1495采用连续的内部偏移纠正,并对50Hz和60Hz工频干扰提供>100dB的抑制能力。MAX1493/MAX1495在上电时具有增强的偏移纠正。MAX1495还可在指令控制下执行增强型校准。其它功能还包括数据保持和峰值保持,以及用户可编程的低电池监视器。

MAX1493/MAX1495采用32引脚7mm x 7mm TQFP封装,MAX1491采用28引脚SSOP和28引脚DIP封装。该系列中的所有器件都工作于0°C至+70°C商业级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 高分辨率
  • MAX1495:4.5位(±19,999计数)
  • MAX1493:4.5位(±19,999计数)
  • MAX1491:3.5位(±1999计数)
  • Σ-Δ ADC结构
  • 无需积分电容
  • 无需自稳零电容
  • >100dB的50Hz和60Hz抑制
  • 工作在2.7V至5.25V的单电源下
  • ±200mV或±2V的可选输入范围
  • 可选电压基准:内部2.048V或外接
  • 内部高精度振荡器无需外部元件
  • 自动偏移校准
  • 低功耗:最大工作电流980µA
  • 小巧的32引脚7mm x 7mm TQFP封装(4.5位),28引脚SSOP封装(3.5位),以及28引脚DIP封装(3.5位)
  • 动态LCD驱动器
  • 可提供评估板(请定购MAX1494EVKIT)
  • 热门应用
  • 数字万用表
  • 数字面板表
  • 数字电压表
  • 手持式仪表
