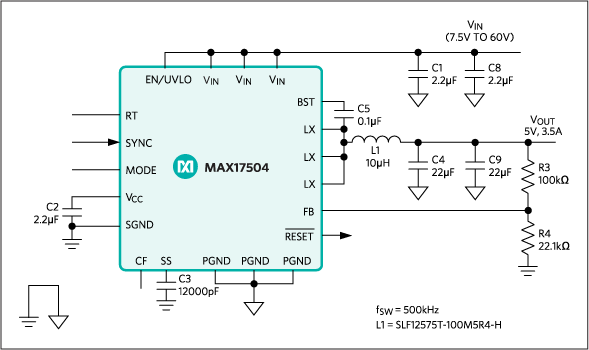

MAX17504 - 典型电路框图:
MAX17504典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX17504介绍
MAX17504 - 4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿

MAX17504是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX17504是4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿,本站介绍了MAX17504的封装应用图解、特点和优点、功能等,并给出了与MAX17504相关的Maxim元器件型号供参考。

MAX17504 - 4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿 - DC-DC开关调节器 - 业内仅有的60V、3.5A同步降压转换器,带内部FET - 美信半导体

产品概述

MAX17504是一款高效率、高电压、同步整流降压型转换器;内置双MOSFET,可工作在4.5V至60V的输入电压范围。它可提供高达3.5A的电流以及0.9V至90% VIN输出电压。全输出电压范围的内置补偿,无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(5mm x 5mm) TQFN无铅(Pb)封装,带裸焊盘。提供仿真模型。

器件采用峰值电流模式架构,带有MODE功能,可采用脉宽调制(PWM)、脉冲频率调制(PFM)或非连续模式(DCM)等控制模式。PWM工作模式在任何负载条件下都保持固定频率工作,这在对开关频率敏感的应用中非常有用。PFM工作模式没有负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。DCM工作模式不采用跳脉冲,而是在轻载条件下仅禁止负向电感电流,采用固定工作频率能工作比PFM模式的轻载更低负载条件下。DCM工作模式的效率介于PWM和PFM模式之间。内置低导通电阻的MOSFET确保满载时的高效率,同时也简化了PCB的布线。

可编程软启动功能可使用户降低输入浪涌电流。器件有一个输出使能/欠压锁定引脚(EN/UVLO),允许用户在输入电压达到相应要求时开启。输出电压成功达到稳压范围时,经过一定延时,开漏的RESET引脚给系统输出一个电源就绪指示信号。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 减少外围器件,降低总体成本
  • 无需肖特基同步电路,提高效率、降低成本
  • 内部补偿,在任意输出电压下均可稳定工作
  • 全陶瓷电容设计:超小尺寸布局,外部元件只有8个
  • 减少DC-DC稳压器物料清单
  • 4.5V至60V宽输入电压范围
  • 0.9V至90% VIN输出电压
  • 整个温度范围内提供高达3.5A电流
  • 200kHz至2.2MHz可调节频率,附带外部同步
  • 采用20引脚、5mm x 5mm、TQFN封装
  • 降低功耗
  • 峰值效率高于90%;
  • PFM和DCM模式,轻载时保持高效率
  • 关断电流仅为2.8µA (典型值)
  • 工作可靠
  • 打嗝模式限流和自动重启
  • 内置输出电压监测(开漏/RESET引脚)
  • 电阻可编程EN/UVLO门限
  • 可调软启动和预偏置上电电压
  • -40°C至+125°C工作温度范围
  • 热门应用
  • 基站电源
  • 配电稳压
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压
