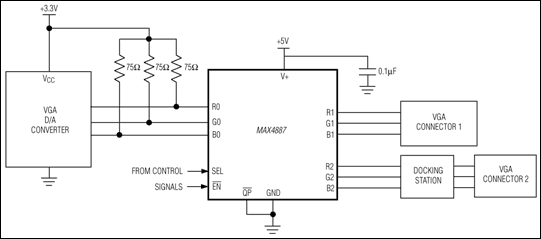

MAX4887 - 典型电路框图:
MAX4887典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX4887介绍
MAX4887 - 三通道视频开关

MAX4887是Maxim美信半导体公司的一款保护器产品,MAX4887是三通道视频开关,本站介绍了MAX4887的封装应用图解、特点和优点、功能等,并给出了与MAX4887相关的Maxim元器件型号供参考。

MAX4887 - 三通道视频开关 - 保护器 - 完备的VGA开关降低系统设计的复杂性,节省系统成本,简化视频切换应用的模拟RGB接口 - 美信半导体

产品概述

MAX4887三通道、高频开关是专为笔记本和监视器设计的,可以将一路驱动器输出的RGB信号切换到两路负载中的一路(1:2)或将两路信号源之一切换到一路负载。MAX4887高性能开关采用n沟道架构,低噪声电荷泵内部提供强上拉,具有极低的导通电容。

MAX4887具有5Ω (典型)导通电阻和10pF的导通电容,可实现RGB视频信号路由。输入电压较低时,为了获得最佳的频率特性,逻辑输入可使能或禁止内部电荷泵,从而使其待机电源电流小于3µA。所有RGB输入/输出都可承受±8kV人体放电模式的(HBM) ESD冲击,并具有全局控制输入(/EN),使所有输入和输出进入高阻状态。

MAX4887采用小尺寸、3mm x 3mm、16引脚TQFN封装,易于安装的直通引脚排列,可大大节省设备空间,简化电路板布局。MAX4887工作在-40°C至+85°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • +3V/+5V单电源供电
  • 低RON
  • 5Ω (V+ = 5V)
  • 低10pF (典型) CON
  • 全局使能输入控制开关
  • 先断后合开关
  • I/O具有±8kV HBM ESD保护
  • 电源电流小于1mA (电荷泵使能)
  • 小于3µA的待机模式
  • 电荷泵噪声低于1.5mVP-P
  • 直通引脚排列简化电路板布局
  • 节省空间的、无铅(3mm x 3mm) 16引脚TQFN封装
  • 热门应用
  • 坞站
  • 笔记本电脑
  • PC/HDTV监视器
  • 服务器和路由器
