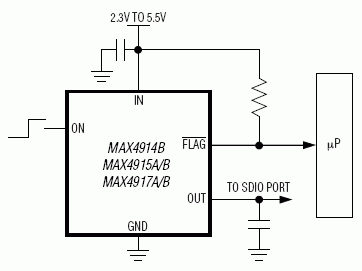

MAX4915A - 典型电路框图:
MAX4915A典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX4915A介绍
MAX4915A - 100mA/200mA/300mA限流开关,具有较低的关断反向电流

MAX4915A是Maxim美信半导体公司的一款USB产品产品,MAX4915A是100mA/200mA/300mA限流开关,具有较低的关断反向电流,本站介绍了MAX4915A的封装应用图解、特点和优点、功能等,并给出了与MAX4915A相关的Maxim元器件型号供参考。

MAX4915A - 100mA/200mA/300mA限流开关,具有较低的关断反向电流 - USB产品 - 提供多种电流限制(100mA/200mA/300mA),关断时具有更低的反向漏电流 - 美信半导体

产品概述

MAX4914B/MAX4915A/B/MAX4917A/B系列开关具有内部限流特性,可避免主器件由于负载故障而损坏。这些模拟开关均提供低至0.2Ω的导通电阻,工作电压范围为2.3V至5.5V。器件可确保100mA、200mA和300mA的电流限制,非常适合SDIO以及其它负载切换等应用。

当开关闭合,负载加载到端口时,提供14ms的屏蔽时间,以保证瞬态电压稳定建立。如果此时间过后,电流大于门限值,MAX4914B/MAX4915B/MAX4917B闭锁开关将锁存开关的断开状态,/FLAG报警信号用于通知微处理器。通过重新上电或触发ON引脚,可再次闭合开关。

MAX4915A/MAX4917A具有自动重试功能,此模式下,如果在屏蔽时间过后开关断开,器件将连续监测过载条件。过载消失后,开关将闭合,并且解除/FLAG报警。

MAX4914B采用微小的6引脚µDFN封装(2mm x 2mm),MAX4915A/B和MAX4917A/B采用6引脚µDFN封装(2mm x 2mm)及节省空间的5引脚SOT23封装,这些器件工作于-40°C至+85°C扩展工业级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 保证100mA、200mA、300mA电流限制
  • 热关断保护
  • 反向电流保护
  • 0.2Ω导通电阻
  • 提供14ms屏蔽时间
  • /FLAG故障报警
  • 80µA工作电流
  • 8µA闭锁电流(MAX4914B/MAX4915B/MAX4917B)
  • 自动重试(MAX4915A/MAX4917A)
  • 0.01µA待机电流
  • 2.3V至5.5V单电源供电
  • 欠压锁定
  • 快速限流响应(5µs)
  • 关断状态下具有低反向电流(典型值0.1µA)
  • 微小的6引脚µDFN封装(2mm x 2mm)及5引脚SOT23封装
  • 热门应用
  • 蜂窝电话
  • GPS系统
  • 手持式设备
  • 笔记本电脑
  • PDA与掌上电脑设备
  • SDIO
  • USB端口
