Maxim产品 - MAX5437介绍
MAX5437 - ±15V、128抽头、低漂移数字电位器

MAX5437是Maxim美信半导体公司的一款光电产品产品,MAX5437是±15V、128抽头、低漂移数字电位器,本站介绍了MAX5437的封装应用图解、特点和优点、功能等,并给出了与MAX5437相关的Maxim元器件型号供参考。

MAX5437 - ±15V、128抽头、低漂移数字电位器 - 光电产品 - 128抽头、低漂移、高压(±5V至±15V)数字电位器,尺寸只有同类器件的一半,8引脚SO封装 - 美信半导体

产品概述

MAX5436-MAX5439是128级、高电压(±5V至±15V)的数字电位器,尺寸仅有8引脚SO封装的一半。它们与机械电位器具有相同的功能,采用简单的数字接口代替机械调节。数字逻辑由独立的+2.7V至+5.25V供电(VCC)。电阻串采用模拟电源供电(VDD和VSS),要求VDD - VSS大于9V、小于31.5V。这使得使用该芯片的电压范围具有更大的灵活性。模拟电源的范围不仅包括双电源±5V至±15V,还包括单电源,如+10V、+15V、+30V、-30V等等,只要VDD - VSS和VCC - VSS的范围满足要求。

MAX5437/MAX5439片内包括一个高电压、通用放大器,提供了额外减少板上空间和成本的可能。其它特性包括35ppm/°C的端到端阻抗和5ppm/°C的电阻比例温度系数,3线串行接口兼容于SPI™/QSPI™/MICROWIRE™,上电复位至中间值。

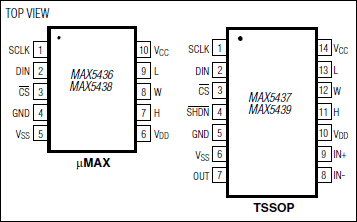

MAX5436/MAX5438提供10引脚µMAX®封装。MAX5437/MAX5439提供14引脚TSSOP封装。保证工作在扩展级温度级范围-40°C至+85°C。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • +10V至+30V单电源工作
  • -28V至-10V单负电源工作
  • ±5V至±15V双电源工作
  • 128抽头位置
  • 通用高电压放大器(MAX5437/MAX5439)
  • 低温度系数
  • 35ppm/°C (端到端)
  • 5ppm/°C (比例)
  • 微型引脚封装
  • 10引脚µMAX (MAX5436/MAX5438)
  • 14引脚TSSOP (MAX5437/MAX5439)
  • 级间无毛刺转换
  • 兼容SPI/QSPI/MICROWIRE的3线串行接口
  • 端到端阻抗50kΩ/100kΩ
  • 上电复位:复位到中间位(第64级)
  • 热门应用
  • 音量控制
  • 数据采集系统
  • LCD屏对比度调节
  • 低偏差可编程增益放大器
  • 替代机械电位器
