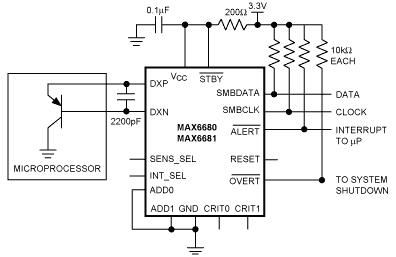

MAX6681 - 典型电路框图:
MAX6681典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX6681介绍
MAX6681 - ±1°C、具有失效保护的远端/本地温度传感器,带有SMBus接口

MAX6681是Maxim美信半导体公司的一款1-Wire器件产品,MAX6681是±1°C、具有失效保护的远端/本地温度传感器,带有SMBus接口,本站介绍了MAX6681的封装应用图解、特点和优点、功能等,并给出了与MAX6681相关的Maxim元器件型号供参考。

MAX6681 - ±1°C、具有失效保护的远端/本地温度传感器,带有SMBus接口 - 1-Wire器件 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6680/MAX6681是精确、2通道数字温度计。两者可精确测量自身的管芯温度和远端PN结温度,并可通过2线串行接口提供温度值。远端PN结通常是一个连接为二极管形式的晶体管,比如低成本的2N3904 NPN管或2N3906 PNP管。远端PN结还可以是共集电极的PNP管,比如微处理器中的衬底PNP。

MAX6680/MAX6681的/OVERT输出具有引脚可编程的缺省温度门限,提供降低时钟或系统关断等失效保护功能。此外,两款器件可通过引脚编程选择/OVERT输出响应本地或远端温度,或响应两个温度。

2线串口接受标准的系统管理总线(SMBus™)命令,例如写字节、读字节、发送字节、接收字节等,用于读取温度数据、并对报警门限及转换速率进行设置。MAX6680/MAX6681可按照编程的转换速率自动工作,允许控制电源电流和温度更新速率以满足系统需要。转换速率等于或低于4Hz时,远端传感器温度可表示为:10位 + 符号位的扩展模式,分辨率0.125°C。当转换速率为8Hz时,输出数据为7位 + 符号位格式,分辨率1°C。MAX6680/MAX6681还具有SMBus超时检测功能,提高了系统的稳定性。

MAX6681是MAX6654的升级产品。MAX6680/MAX6681的远端精度为±1°C,无需校准。它们均采用16引脚QSOP封装,工作温度范围-55°C至+125°C。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 两个报警输出:/ALERT和/OVERT
  • 引脚可编程/OVERT温度门限
  • 可编程低温/高温/ALERT门限
  • 双通道:测量远端和本地温度
  • 远端温度测量分辨率11位、0.125°C
  • 高精度:+60°C至+100°C (远端)时,精度±1°C (最大)
  • 无需校准
  • SMBus/I²C兼容接口
  • SMBus超时检测防止SMBus死锁
  • 热门应用
  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 瘦客户机
  • 工作站
