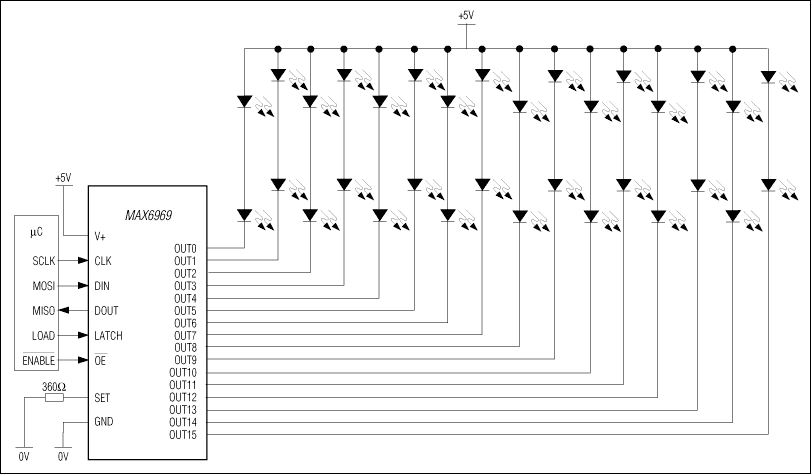

MAX6969 - 典型电路框图:
MAX6969典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX6969介绍
MAX6969 - 16端口、5.5V恒流LED驱动器

MAX6969是Maxim美信半导体公司的一款显示器和LED电源产品,MAX6969是16端口、5.5V恒流LED驱动器,本站介绍了MAX6969的封装应用图解、特点和优点、功能等,并给出了与MAX6969相关的Maxim元器件型号供参考。

MAX6969 - 16端口、5.5V恒流LED驱动器 - 显示器和LED电源 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6969是一款串行接口的LED驱动器,可提供16个开漏、恒定电流吸收、额定5.5V的LED驱动器输出。MAX6969采用3V至5.5V电源供电。MAX6969和LED电源能以任意顺序上电。所有恒流输出均采用一个外部电阻设置,每路高达55mA。采用25Mb、工业标准的4线串行接口对MAX6969进行控制。

MAX6969采用工业标准的移位寄存器加锁存器形式的串行接口。数据通过数据输入DIN和时钟输入CLK移入16位移位寄存器。16个时钟周期后,输入数据出现在输出端DOUT上,这样,可允许多个MAX6969级联。锁存使能输入LE将移位寄存器的16位数据装入16位输出锁存器,以设定各个LED的开关状态。输出使能/OE控制所有16路输出的开关状态,其快速响应特性适合作为控制LED亮度的PWM输入。

对于需要LED失效检测的应用,请参考MAX6984*,该器件可自动检测开路LED。

对需要看门狗定时器的安全相关应用,请参考MAX6979,该器件的失效保护功能在串行接口停止工作超过1s后关闭输出。

MAX6969所属的"移位寄存器 + 锁存"型LED驱动器系列共包含12个成员。其中包括8端口和16端口两种类型,具有5.5V或36V额定LED输出,部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电,能够在-40°C至+125°C工作温度范围内保证性能。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 25Mb工业标准、4线、5V串行接口
  • 3V至5.5V逻辑电源
  • 16个恒流LED驱动输出额定电压至5.5V
  • 每通道输出高达55mA的连续电流
  • 通过单个电阻设置输出电流
  • 各输出间3%的电流匹配
  • 各IC间6%的电流匹配
  • 高散热能力的24引脚封装
  • -40°C至+125°C的温度范围
  • 热门应用
  • 建筑照明
  • 游戏功能
  • Marquee显示器
  • 流程指示牌
  • 交通灯
  • 信息牌
