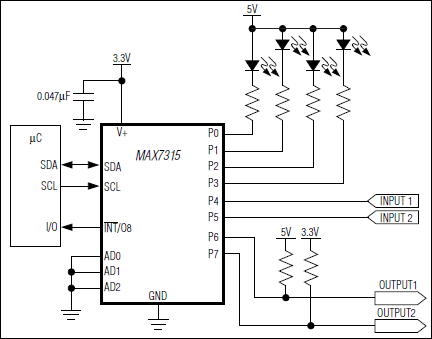

MAX7315 - 典型电路框图:
MAX7315典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX7315介绍
MAX7315 - 8端口输入/输出扩展器,带有LED亮度控制和中断,提供热插入保护

MAX7315是Maxim美信半导体公司的一款扩展控制器产品,MAX7315是8端口输入/输出扩展器,带有LED亮度控制和中断,提供热插入保护,本站介绍了MAX7315的封装应用图解、特点和优点、功能等,并给出了与MAX7315相关的Maxim元器件型号供参考。

MAX7315 - 8端口输入/输出扩展器,带有LED亮度控制和中断,提供热插入保护 - 扩展控制器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX7315是I²C/SMBus™兼容的串行接口外围设备,可为微处理器提供8个I/O端口。每个I/O端口可以单独配置为漏极开路输出,额定输出电流50mA/5.5V;也可以配置为具有瞬态检测的逻辑输入。第9个端口可用作瞬态检测中断或通用输出。输出端口可用于驱动LED或与外部上拉电阻配合提供高达5.5V的逻辑输出。

器件还集成了8位PWM电流控制,其中4位用于全局控制,对所有的LED输出提供电流粗调,从完全关闭到最亮状态,共有14个亮度级。此外,每个输出还具有各自的4位控制,可进一步将全局设置电流细分为16个等级。另外,电流控制也可配置成单独的8位控制,同时设置所有输出。

MAX7315的引脚和软件都与PCA9534、以及PCA9554(A)兼容。

每个输出具有独立的闪烁定时,具有两相闪烁。每相闪烁LED可被设置为打开或关断,也可省略闪烁控制。闪烁周期由寄存器控制。

MAX7315支持热插入,断电时(V+ = 0V),所有端口引脚、/INT输出、SDA、SCL和从机地址输入AD0-2保持高阻,可承受6V电压。

MAX7315通过2线I²C/SMBus串行接口控制,可被配置为64个I²C地址中的任何一个。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 400kbps、2线串行接口,5.5V容限
  • 2V至3.6V工作
  • 8位PWM LED亮度控制
  • 全局16级亮度控制
  • 独立的16级亮度控制
  • 自动两相LED闪烁
  • 50mA最大端口输出电流
  • 输出额定5.5V,漏极开路
  • 5.5V输入过压保护
  • 瞬态检测具有中断输出
  • 低待机电流(1.2µA典型值,3.3µA最大值)
  • 小巧的3mm x 3mm、薄型QFN封装
  • -40°C至+125°C工作温度范围
  • 所有端口均可配置为输入或输出
  • 热门应用
  • 蜂窝电话
  • 键盘背光
  • 笔记本电脑
  • LCD背光
  • LED状态指示
  • 便携式设备
  • RGB LED驱动器
