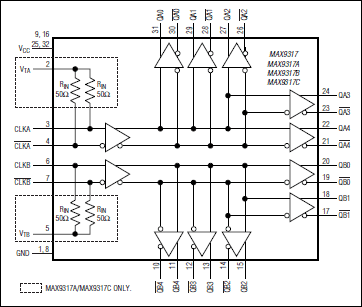

MAX9317|MAX9317A|MAX9317B|MAX9317C - 典型电路框图:
MAX9317|MAX9317A|MAX9317B|MAX9317C典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9317|MAX9317A|MAX9317B|MAX9317C介绍
MAX9317|MAX9317A|MAX9317B|MAX9317C - 双路、1:5差分时钟驱动器,带有LVPECL输入与LVDS输出

MAX9317|MAX9317A|MAX9317B|MAX9317C是Maxim美信半导体公司的一款电平转换器产品,MAX9317|MAX9317A|MAX9317B|MAX9317C是双路、1:5差分时钟驱动器,带有LVPECL输入与LVDS输出,本站介绍了MAX9317|MAX9317A|MAX9317B|MAX9317C的封装应用图解、特点和优点、功能等,并给出了与MAX9317|MAX9317A|MAX9317B|MAX9317C相关的Maxim元器件型号供参考。

MAX9317|MAX9317A|MAX9317B|MAX9317C - 双路、1:5差分时钟驱动器,带有LVPECL输入与LVDS输出 - 电平转换器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX9317/MAX9317A/MAX9317B/MAX9317C低扭曲、双1:5差分驱动器设计用于时钟和数据分配。由一路差分输入再生5路LVDS输出,且仅有5ps的低输出至输出扭曲。

MAX9317/MAX9317A为2.375V至2.625V的低电压工作而设计,应用于2.5V的系统。MAX9317B/MAX9317C工作于3.0V至3.6V的电源,应用于3.3V系统。MAX9317A/MAX9317C内置50Ω终端匹配电阻,减少了外围元件的数目。

MAX9317系列提供32引脚7mm x 7mm TQFP封装和节省空间的5mm x 5mm QFN封装,可工作于扩展级温度范围-40°C至+85°C。MAX9317A引脚兼容于ON Semiconductor的MC100EP210S。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 保证1.0GHz工作频率
  • 145ps (最大)输出至输出扭曲
  • 5ps输出至输出扭曲
  • 330ps传输延迟(从CLK_至Q_)
  • 工作电压2.375V至2.625V (MAX9317/MAX9317A)
  • 工作电压3.0V至3.6V (MAX9317B/MAX9317C)
  • ESD保护:±2kV (人体模型)
  • 内置50Ω输入终端电阻(MAX9317A/MAX9317C)
  • 热门应用
  • 自动测试设备(ATE)
  • 局端背板时钟分配
  • 数据和时钟驱动器与缓冲器
  • DSLAM背板
  • 低抖动数据中继器
  • 精密时钟分配
  • 无线基站
