DS1083L - 16MHz至134MHz扩频时钟调制器，用于LCD板

DS1083L是Maxim美信半导体公司的一款时钟发生器和分配器产品，DS1083L是16MHz至134MHz扩频时钟调制器，用于LCD板，本站介绍了DS1083L的封装应用图解、特点和优点、功能等，并给出了与DS1083L相关的Maxim元器件型号供参考。

DS1083L - 16MHz至134MHz扩频时钟调制器，用于LCD板 - 时钟发生器和分配器 - 低抖动、扩展频谱时钟调制器，在大规模LCD板设计中可有效降低EMI - 美信半导体

产品概述

DS1083L是扩展频谱时钟调制器IC，可降低高频时钟数字电子设备的EMI。

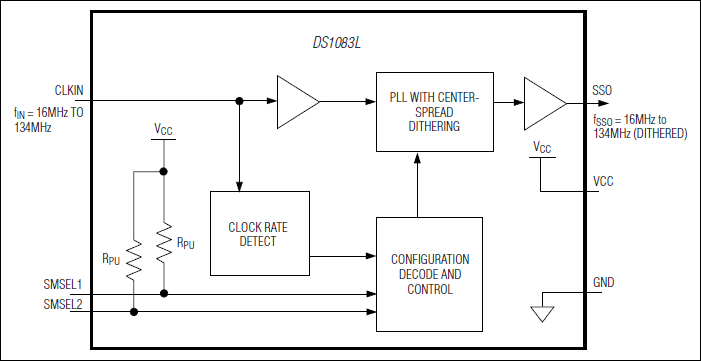

DS1083L采用集成锁相环(PLL)，输入时钟信号范围为16MHz至134MHz，输出经过频谱扩展调制的时钟信号。可通过引脚设置PLL调制或抖动，调节输出时钟信号相对于中心频率的调制率和抖动率。DS1083L基于输入时钟频率自动调节抖动率，极大地降低了EMI。

所有从系统时钟产生的地址、数据、时钟信号均随系统时钟的抖动而抖动，大大降低了基波和谐波频点的EMI。这一方案无需改变时钟信号的上升/下降时间，也不需要增加额外的空间、重量、开发时间和机械屏蔽成本。

DS1083L提供低成本、节省空间的6引脚薄型SOT23封装，工作在汽车级温度范围：-40°C至+125°C。

关键特性

以下关键特性由Maxim美信半导体提供：

对16MHz至134MHz时钟信号进行中心频谱扩展抖动调节

可选择扩展频谱调制率：

±0.5%

±1%

±1.5%

±2%

低至75ps的周期间抖动

自动抖动周期速率调节，极大地降低了EMI

低成本

低功耗

3.3V单电源供电

-40°C至+125°C工作温度范围

小尺寸、6引脚薄型SOT23封装

热门应用

汽车远程信息终端装置

用于电视、台式机监视器、笔记本电脑和平板PC的LCD板

打印机
