DS1085L - 3.3V EconOscillator频率合成器

DS1085L是Maxim美信半导体公司的一款时钟发生器和分配器产品，DS1085L是3.3V EconOscillator频率合成器，本站介绍了DS1085L的封装应用图解、特点和优点、功能等，并给出了与DS1085L相关的Maxim元器件型号供参考。

DS1085L - 3.3V EconOscillator频率合成器 - 时钟发生器和分配器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

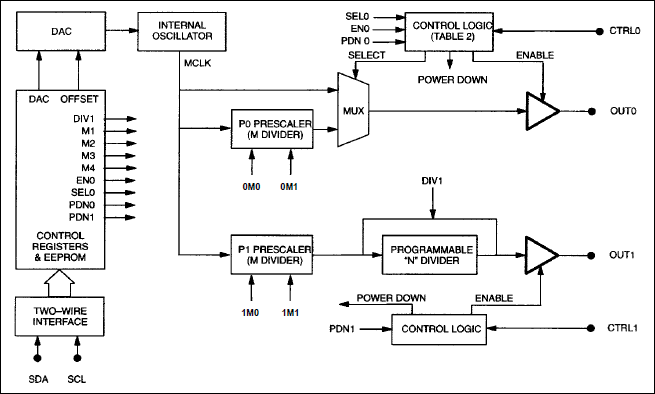

DS1085L是双输出频率合成器，无需外部定时元件。它可以作为独立振荡器，或作为一个由处理器控制的、可动态编程的外设部件来使用。内部主振荡器可以在33MHz至66MHz的范围内进行编程，有三种分辨率选择，分别为5kHz、12.5kHz与25kHz。一个可编程的3位预定标器(1、2、4或8分频)从主振荡器生成一个基准振荡器输出(OUT0)，范围是4.13MHz至66MHz。另一个独立的预定标器和一个1至1025分频器产生主输出(OUT1)，范围是4.1kHz至66MHz。两路输出尽管都与主振荡器同步，但可独立编程。可编程主振荡器、预标定器以及分频器组合起来可以生成数千个用户规定的频率。主振荡器、预定标器以及分频器的设置都保存在NV (EEPROM)存储器中，在上电时提供默认值，因此可以将其作为独立振荡器使用。通过2线串行接口可以对主振荡器、预标定器(P0与P1)、分频器(N)进行在线动态编程。如果需要，可以进行动态频率调节，或者，对于固定频率应用，DS1085L可以采用工厂或用户编程的固定数值。

外部控制输入，CTRL1与CTRL0，用于使能或禁止两路振荡器输出。两路输出均具有同步使能特性，在输出使能时保证没有扰动，在使能信号与第一次输出跳变之间有一个恒定的时间间隔(对于给定频率设置)。这些输入也可用于禁止主振荡器，在对功率敏感的应用中可将器件置为低功率模式。

关键特性

以下关键特性由Maxim美信半导体提供：

用户可编程的频率合成器

在4.1kHz至66MHz可编程

双同步输出

4.13MHz至66MHz基准振荡器输出

4.1kHz至66MHz主振荡器输出

3.0V至3.6V单电源供电

三种分辨率选择

2线串行接口

0.75%绝对精度

非易失NV频率设置

无外部定时元件

掉电模式

热门应用

电缆调制解调器

蜂窝电话

计算机外设

复印机

打印机
