DS1342 - 低电流I²C RTC，可配合高ESR晶体使用

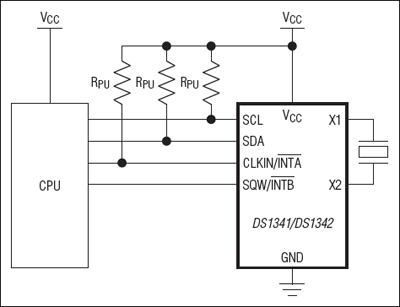

DS1342是Maxim美信半导体公司的一款1-Wire器件产品，DS1342是低电流I²C RTC，可配合高ESR晶体使用，本站介绍了DS1342的封装应用图解、特点和优点、功能等，并给出了与DS1342相关的Maxim元器件型号供参考。

DS1342 - 低电流I²C RTC，可配合高ESR晶体使用 - 1-Wire器件 - 可配合高ESR晶体工作，电流损耗最低 - 美信半导体

产品概述

DS1341/DS1342低电流实时时钟(RTC)是一款计时器件，具有极低的待机电流，能够在电池供电时保持更长的使用寿命。DS1341/DS1342支持高ESR晶体，扩展了器件的晶体选择范围。DS1341采用6pF晶体、DS1342采用12.5pF晶体。可通过I²C串行接口访问这两款器件。其它功能包括：两个定时报警、两路中断输出、可编程方波输出以及串行总线超时机制。

时钟/日历部分提供秒、分、时、星期、日期、月和年信息。对于少于31天的月份，可在月末自动调整日期，包括闰年修正。时钟部分工作于24小时制式或带AM/PM指示的12小时制式。

DS1341/DS1342还包括一路同步输入。当在CLKIN引脚加载参考时钟(例如60Hz电力线或GPS 1PPS时钟)并将外部时钟使能输入位(ECLK)置1时，DS1341/DS1342 RTC将时钟频率锁定至外部时钟，时钟精度由外部时钟源决定。外部时钟出现故障时，时钟切换至晶振。

该器件采用无铅(Pb)/符合RoHS标准的8引脚µSOP封装或TDFN封装。器件支持-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

250nA (典型值)低计时电流

可配合使用ESR高达100kΩ的晶体

采用CL = 6pF (DS1341)或CL = 12.5pF (DS1342)的晶振

+1.8V至+5.5V供电范围

电源电压低至+1.15V (典型值)时仍可维持计时

快速(400kHz) I²C接口

总线超时支持无闭锁工作

RTC计算秒、分、时、星期、日期、月和年，闰年修正有效至2099年

外部时钟源用于参考时钟同步(例如：32kHz、50Hz/60Hz工频电源、GPS 1PPS时钟)

两个定时闹钟，带两路中断输出

可编程方波输出

工业级温度范围(-40°C至+85°C)

微型、8引脚µSOP封装或TDFN封装

热门应用

医疗

销售终端机(POS)

便携式音频

便携式仪表

远程信息处理
