DS1393 - 低电压SPI/3线接口RTC，带有涓流充电器

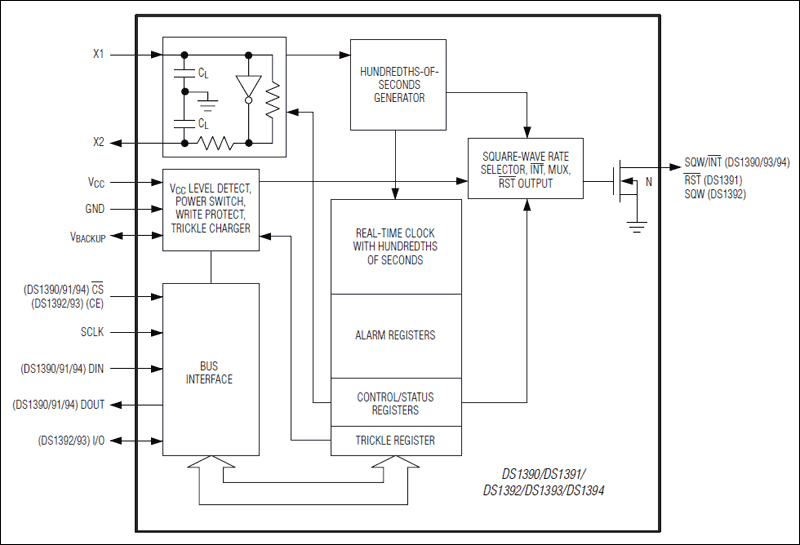

DS1393是Maxim美信半导体公司的一款1-Wire器件产品，DS1393是低电压SPI/3线接口RTC，带有涓流充电器，本站介绍了DS1393的封装应用图解、特点和优点、功能等，并给出了与DS1393相关的Maxim元器件型号供参考。

DS1393 - 低电压SPI/3线接口RTC，带有涓流充电器 - 1-Wire器件 - 低电压、SPI/3线接口RTC，带有涓流充电器，与同类产品相比具有更多功能和更小尺寸 - 美信半导体

产品概述

低电压串行外设接口(SPI™) DS1390/DS1391/DS1394和低电压3线DS1392/DS1393实时时钟(RTC)是能够提供百分之一秒、秒、分钟、小时、星期、日期、月份和年份等信息的时钟/日历芯片。少于31天的月份会自动调整月末日期，包括闰年日期调整。时钟可以工作在24小时格式下，也可以工作在带有AM/PM指示的12小时格式下。具有可编程的定时闹钟。温度补偿电压基准监视VCC的状态，并在检测到电源故障时自动切换到备用电源。DS1390具有一个漏极开路输出，可以提供一个CPU中断或者方波输出，方波有四种可选频率。DS1391用/RST输出/去抖输入取代了SQW//INT引脚。

DS1390、DS1391和DS1394通过SPI兼容的双向总线进行编程。DS1392和DS1393通过3线串行总线通信，其余引脚用作单独的中断引脚或者/RST输出/去抖输入。

所有五种器件都采用10引脚的µSOP封装，工作在工业级温度范围内。

关键特性

以下关键特性由Maxim美信半导体提供：

实时时钟，计数百分之一秒、秒、分钟、小时、星期、日期、月份和年份，闰年有效补偿至2100年

输出引脚可以配置为中断或者方波输出，方波频率可以在32.768kHz、8.192kHz、4.096kHz或1Hz中选择(仅对DS1390/DS1393/DS1394而言)

一个定时闹钟

电源故障检测和切换电路

复位输出/去抖输入(DS1391/DS1393)

单独的SQW和INT输出(DS1392)

涓流充电功能

SPI支持模式0和模式2(DS1394)

SPI支持模式1和模式3(DS1390/DS1391)

3线接口(DS1392/DS1393)

在3.0V和3.3V供电时频率可达4MHz

在1.8V供电时频率可达1MHz

三种工作电压：1.8V ±5%、3.0V ±10%以及2.97至5.5V (DS1394：3.3V ±10%)

工业温度范围：-40°C至+85°C

热门应用

嵌入式时标

GPS/远程信息处理装置

手持式设备

医疗设备
