DS4160 - DS4-XO系列时钟振荡器

DS4160是Maxim美信半导体公司的一款时钟发生器和分配器产品，DS4160是DS4-XO系列时钟振荡器，本站介绍了DS4160的封装应用图解、特点和优点、功能等，并给出了与DS4160相关的Maxim元器件型号供参考。

DS4160 - DS4-XO系列时钟振荡器 - 时钟发生器和分配器 - 仅占用5mm x 3.2mm板面积的晶体振荡器系列产品，可提供高达622.08MHz的高频差分输出 - 美信半导体

产品概述

DS4125、DS4150、DS4155、DS4156、DS4160、DS4250、DS4300、DS4311、DS4312、DS4622和DS4776陶瓷表贴晶体振荡器是Maxim的DS4-XO系列晶体振荡器系列产品之一。该系列器件可提供125MHz、155.52MHz、156.25MHz、160MHz、311.04MHz、312.5MHz、622.08MHz和77.76MHz输出频率。这一系列振荡器适合于具有较小抖动、相噪和稳定性能容限的系统。较小的封装为PCB空间较为苛刻的应用提供一种选择。

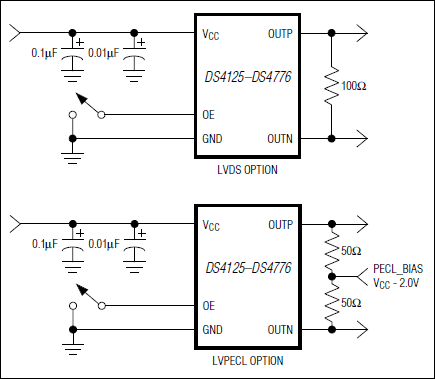

这一系列时钟振荡器基于晶体，使用基频晶体和PLL技术以提供最终的输出频率。各器件都提供LVDS或LVPECL输出类型。输出使能引脚为逻辑高电平有效。

这些时钟振荡器具有极低的相位抖动和相位噪声。在12kHz至20MHz范围内，典型的相位抖动为< 0.7psRMS。器件设计工作在3.3V ±5%的电源下，采用5.0mm x 3.2mm x 1.49mm、10引脚LCCC表贴陶瓷封装。

关键特性

以下关键特性由Maxim美信半导体提供：

12kHz至20MHz时抖动< 0.7psRMS

LVDS或LVPECL输出

3.3V工作电压

5.0mm x 3.2mm x 1.49mm、10引脚LCCC陶瓷封装

-40°C至+85°C工作温度范围

无铅/RoHS兼容

热门应用

10GbE

BPON

以太网

光纤通道

GPON

主机总线适配器

InfiniBand™

路由器

SONET/SDH

开关
