DS4425 - 106.25MHz/212.5MHz/425MHz时钟振荡器

DS4425是Maxim美信半导体公司的一款时钟发生器和分配器产品，DS4425是106.25MHz/212.5MHz/425MHz时钟振荡器，本站介绍了DS4425的封装应用图解、特点和优点、功能等，并给出了与DS4425相关的Maxim元器件型号供参考。

DS4425 - 106.25MHz/212.5MHz/425MHz时钟振荡器 - 时钟发生器和分配器 - 光纤通道晶体振荡器，采用5mm x 3.2mm的微型陶瓷封装 - 美信半导体

产品概述

DS4106，DS4212和DS4425陶瓷表贴晶体振荡器是Maxim的DS4-XO系列晶体振荡器系列产品成员之一。这系列器件提供106.25MHz、212.5MHz和425MHz输出频率。该系列振荡器适合于具有较小抖动、相噪和稳定性能容限的系统。较小的封装为PCB空间较为苛刻的应用提供一种选择。

这些时钟振荡器基于晶体，使用基频晶体和PLL技术以提供最终的输出频率。各器件都提供LVDS或LVPECL输出类型。输出使能引脚为逻辑高电平有效。

这些时钟振荡器具有极低的相位抖动和相位噪声。在12kHz至20MHz范围内，典型的相位抖动为< 0.9ps RMS。器件设计工作在3.3V ±10%的电源下，采用5.0mm x 3.2mm x 1.49mm、10引脚LCCC表贴陶瓷封装。

关键特性

以下关键特性由Maxim美信半导体提供：

时钟输出频率：

DS4106：106.25MHz

DS4212：212.50MHz

DS4425：425.00MHz

相位抖动(RMS)：0.9ps典型值

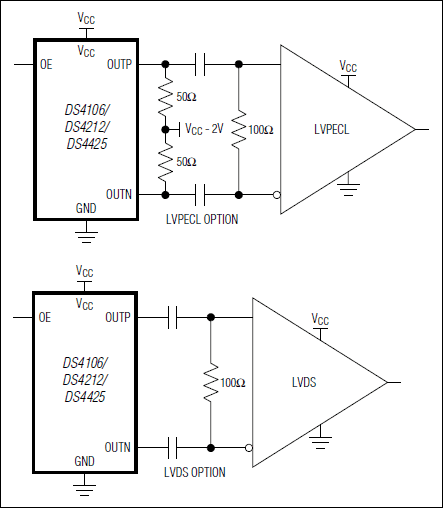

LVPECL或LVDS输出

电源电流：

+3.3V电源(LVPECL)时50mA (典型值，空载)

+3.3V电源(LVDS)时53mA (典型值)

-40°C至+85°C温度范围

输出禁止

热门应用

光纤通道硬盘驱动器

光纤通道开关

主机总线适配器

RAID控制器
