MAX1022 - 10位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口
MAX1022是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1022是10位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口，本站介绍了MAX1022的封装应用图解、特点和优点、功能等，并给出了与MAX1022相关的Maxim元器件型号供参考。
MAX1022 - 10位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体
产品概述
MAX1020/MAX1022/MAX1057/MAX1058将一个10位、多路模/数转换器(ADC)和一个10位、八路数/模转换器(DAC)集成在单片IC上。这些器件还包含温度传感器、可配置的通用I/O端口(GPIO)以及25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC提供8/12/16输入通道产品。八路DAC保证在2.0µs内稳定建立输出，ADC转换速率为225ksps。
所有器件中都包括内部基准(2.5V或4.096V)，为ADC和DAC提供经过良好滤波的低噪声基准电压。允许选择内部基准、外部基准或两者的组合。另外，芯片内部还带有±1°C的精密温度传感器、FIFO，提供扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能，降低了对功耗和处理器的需求。集成的8路DAC具有低瞬态干扰(4nV•s)和低数字串扰(0.5nV•s)特性，能够快速响应闭环系统的数字控制。
MAX1057保证工作在+2.7V至+3.6V电源，MAX1020/MAX1022/MAX1058保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流，在1ksps吞吐率下仅消耗22µA电流，关断模式下耗电低于0.2µA。MAX1057/MAX1058具有12个GPIO，而MAX1020提供4个GPIO，这些GPIO可以配置为输入或输出。

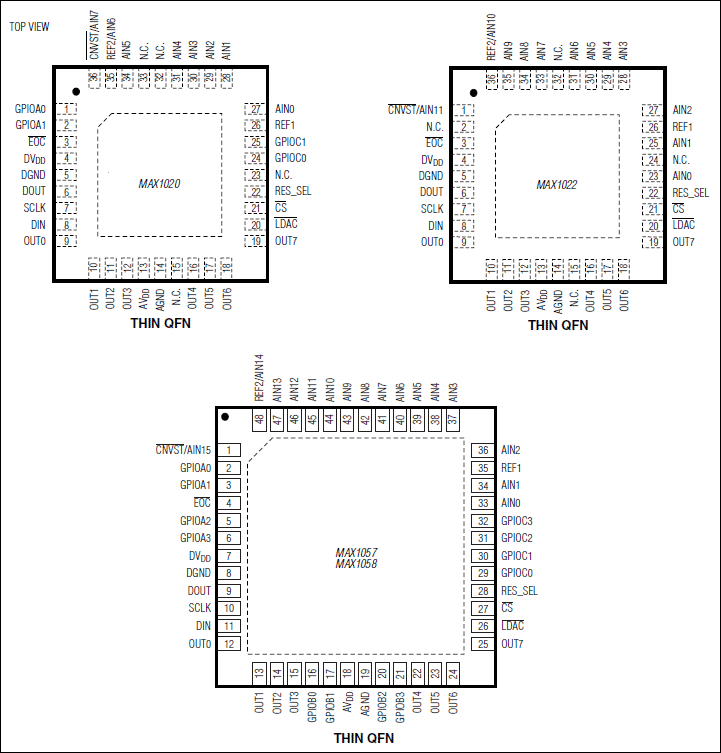

MAX1057/MAX1058采用48引脚薄型QFN封装。MAX1020/MAX1022采用36引脚薄型QFN封装。所有器件均工作于-40°C至+85°C扩展级温度范围。
关键特性
以下关键特性由Maxim美信半导体提供：10位、225ksps ADC内置真差分采样/保持(T/H)模拟多路复用器16路单端或8路差分输入(单极性或双极性) (MAX1057/MAX1058)12路单端或6路差分输入(单极性或双极性) (MAX1022)8路单端或4路差分输入(单极性或双极性) (MAX1020)高精度：±0.5 LSB INL、±0.5 LSB DNL10位、八通道、2µs建立时间的DAC超低瞬态干扰(4nV•s)上电时可选择零或满量程输出高精度：±1 LSB INL内部基准或外部单端/差分基准内部基准电压2.5V或4.096V内置±1°C的精密温度传感器片上FIFO，可以存储16个ADC转换结果和一个温度结果片上通道扫描模式和内部数据平均功能模拟电源：+2.7V至+3.6V或+4.75V至+5.25V单电源数字电源：+2.7V至AVDD25MHz SPI/QSPI/MICROWIRE串行接口转换之间具有AutoShutdown功能低功耗ADC225ksps下2.5mA1ksps下22µA关断时0.2µA低功耗DAC：1.5mA可提供评估板(请定购MAX1258EVKIT)热门应用
基站控制环路光元件控制数据采集系统系统监控和控制
