MAX11048 - 4/6/8通道、16/14位、同时采样ADC

MAX11048是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX11048是4/6/8通道、16/14位、同时采样ADC，本站介绍了MAX11048的封装应用图解、特点和优点、功能等，并给出了与MAX11048相关的Maxim元器件型号供参考。

MAX11048 - 4/6/8通道、16/14位、同时采样ADC - 数据转换器和采样-保持电路 - 业内首款真正的16位、8通道、同时采样SAR ADC - 美信半导体

产品概述

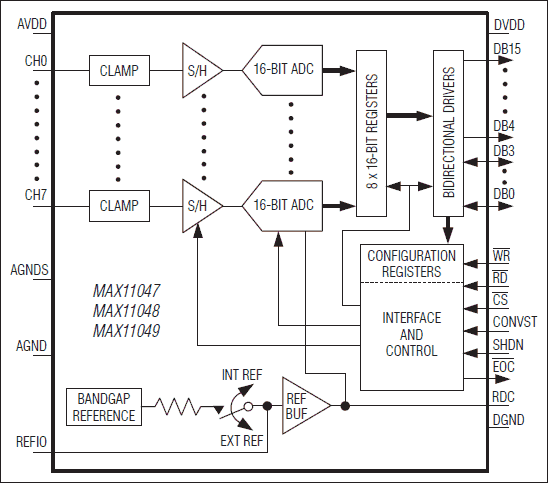

MAX11047/MAX11048/MAX11049和MAX11057/MAX11058/MAX11059 16/14位ADC分别提供4、6或8个独立的输入通道。器件具有独立的采样/保持(T/H)和SAR电路，能够以250ksps的速率对每个通道进行同时采样。

器件可接受0至+5V的输入范围，内部±20mA输入钳位电路配合一个简单的外部电阻能够为所有输入提供超量程保护。其它特性还包括：4MHz T/H输入带宽、内部时钟、内部或外部基准。器件的20MHz、双向并行接口用于输出转换结果，并可接受数字配置输入。

器件采用4.75V至5.25V模拟电源和一路灵活的2.7V至5.25V数字电源供电，无需电平转换器即可与主机连接。MAX11047/MAX11048/MAX11049采用56引脚TQFN和64引脚TQFP封装，MAX11057/MAX11058/MAX11059仅提供TQFP封装；工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

16位ADC (MAX11047/MAX11048/MAX11049)

14位ADC (MAX11057/MAX11058/MAX11059)

8通道ADC (MAX11049/MAX11059)

6通道ADC (MAX11048/MAX11058)

4通道ADC (MAX11047/MAX11057)

单模拟电源和数字电源供电

高达1GΩ的高阻输入

每通道均具有片内T/H电路

3µs快速转换时间

高吞吐率：每个通道为250ksps

16/14位、高速并行接口

由内部时钟控制转换

10ns孔径延时

100ps通道间T/H匹配

低温漂、高精度4.096V内部基准提供0至5V输入范围

3.0V至4.25V外部基准范围，支持+3.7V至+5.2V满量程输入范围

56引脚TQFN封装(8mm x 8mm)和64引脚TQFP封装(10mm x 10mm)

可提供评估板(MAX11046EVKIT+)

热门应用

自动测试设备

多相电机控制

功率因数监测与修正

电网保护

振动与波形分析
