MAX11254 - 24位、6通道、64ksps、6.2nV/√Hz PGA、Δ-Σ ADC，SPI接口

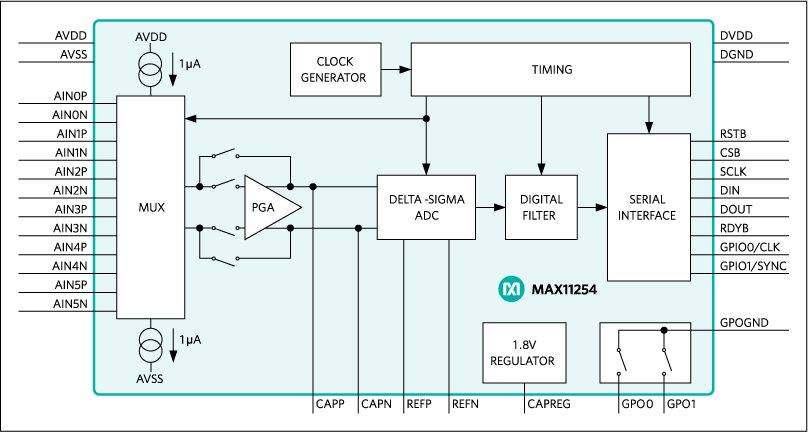

MAX11254是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX11254是24位、6通道、64ksps、6.2nV/√Hz PGA、Δ-Σ ADC，SPI接口，本站介绍了MAX11254的封装应用图解、特点和优点、功能等，并给出了与MAX11254相关的Maxim元器件型号供参考。

MAX11254 - 24位、6通道、64ksps、6.2nV/√Hz PGA、Δ-Σ ADC，SPI接口 - 数据转换器和采样-保持电路 - 24位、Δ-Σ ADC功耗降低10倍，具有优异的噪声性能 - 美信半导体

产品概述

MAX11254为6通道、24位、Δ-Σ ADC，在实现优异性能的同时保持极低功耗。高达64ksps的采样率支持高精度直流测量。MAX11254通过SPI串口通信，采用小尺寸(5mm x 5mm) TQFN封装。

MAX11254提供6.2nV/噪声可编程增益放大器(PGA)，增益设置范围为1至128倍。集成PGA提供信号输入与开关电容采样网络之间的隔离。PGA也允许MAX11254直接连接高阻抗源，不会影响可用动态范围。

MAX11254采用2.7V至3.6V单电源模拟供电，或采用±1.8V双电源模拟供电，允许被采样的模拟输入低于地电位。数字电源范围为：1.7V至2.0V或2.0V至3.6V，允许与1.8V、2.5V、3V或3.3V逻辑连接。

关键特性

以下关键特性由Maxim美信半导体提供：

高分辨率，适用于宽动态范围工业应用

133dB SNR @ 50sps

124dB SNR @ 1000sps

电池寿命较长，适用于便携应用

2.2mA工作电流

1µA休眠电流

单电源或双电源，输入电压范围灵活

2.7V至3.6V (单电源)或±1.8V (双电源)

支持系统集成

低噪声、6.2nV/√Hz PGA，增益可设置为1、2、4、8、16、32、64、128

6通道、全差分输入

可根据需要进行校准或系统的增益、失调校准

用户可编程失调、增益寄存器

性能可靠、小型封装

-40°C至+125°C工作温度范围

TQFN封装，5mm x 5mm

热门应用

可编程逻辑控制器的模拟I/O

电池供电仪表

压力传感器

称重仪
