MAX1126 - 四路、12位、40Msps、1.8V ADC，串行LVDS输出

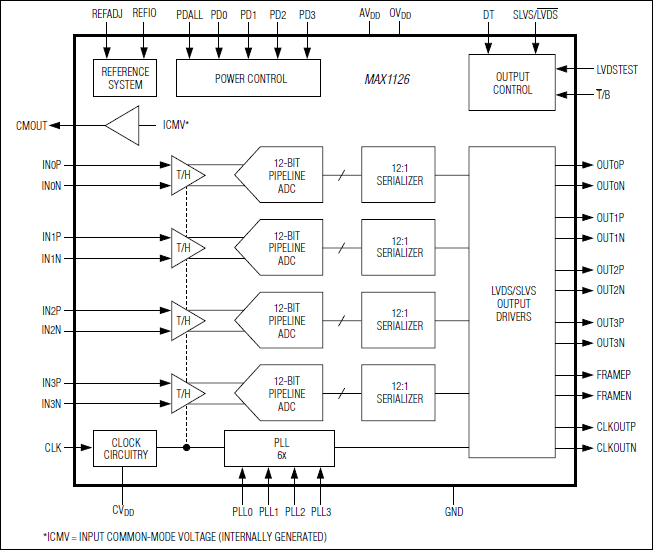

MAX1126是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1126是四路、12位、40Msps、1.8V ADC，串行LVDS输出，本站介绍了MAX1126的封装应用图解、特点和优点、功能等，并给出了与MAX1126相关的Maxim元器件型号供参考。

MAX1126 - 四路、12位、40Msps、1.8V ADC，串行LVDS输出 - 数据转换器和采样-保持电路 - 40Msps至65Msps、四通道、12位LVDS ADC系列产品，功耗最低 - 美信半导体

产品概述

MAX1126四路、12位模数转换器(ADC)具有全差分输入，流水线架构和数字误差校正。该ADC经过优化，其低功耗、高动态性能特性适合医学成像、通信和仪表应用。MAX1126由1.7V至1.9V单电源供电，功耗仅为563mW，5.3MHz输入频率下信噪比(SNR)达69.9dB。除低功耗特性外，MAX1126还为空闲周期提供813µA的关断模式。

内部1.24V高精度带隙基准设置ADC满量程范围。MAX1126灵活的基准结构还支持外部基准，以满足更高精度和不同输入电压范围的应用。

单端时钟控制转换过程。内部占空比均衡器支持输入时钟占空比在较大范围内变化。片内锁相环(PLL)生成高速串行低电压差分信号(LVDS)时钟。

MAX1126提供串行LVDS输出的数据、时钟和帧对齐信号。输出数据采用二元补码或二进制格式。

请参考MAX1127数据资料，了解与MAX1126引脚兼容的65Msps版本。

MAX1126可提供带裸焊盘的小型10mm x 10mm x 0.9mm, 68引脚QFN封装，规定用于扩展工业温度范围(-40°C至+85°C)。

关键特性

以下关键特性由Maxim美信半导体提供：

带串行LVDS/SLVS输出的4路ADC

优异的动态性能

fIN = 5.3MHz时，69.9dB SNR

fIN = 5.3MHz时，93.7dBc SFDR

-90dB通道隔离度

超低功耗

(正常工作)每通道135mW

(关断模式)总共1.5mW

允许20%至80%时钟占空比

自对齐的数据时钟与数据输出接口

全差分模拟输入

宽至±1.4VP-P的差分输入电压范围

内部/外部基准选择

针对数字信号完整性的测试模式

LVDS输出支持最长30英寸的FR-4背板连接

带裸焊盘的小型、68引脚QFN封装

提供评估板(MAX1127EVKIT)

热门应用

仪表

多路通信系统

正电子放射断层(PET)成像

超声和医学成像
