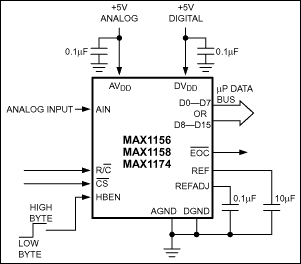

MAX1158 - 典型电路框图:
MAX1158典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1158介绍
MAX1158 - 14位、135ksps、单电源ADC,双极性模拟输入范围

MAX1158是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX1158是14位、135ksps、单电源ADC,双极性模拟输入范围,本站介绍了MAX1158的封装应用图解、特点和优点、功能等,并给出了与MAX1158相关的Maxim元器件型号供参考。

MAX1158 - 14位、135ksps、单电源ADC,双极性模拟输入范围 - 数据转换器和采样-保持电路 - 14位、135ksps、单电源ADC,双极性模拟输入范围和并行接口 - 美信半导体

产品概述

MAX1156/MAX1158/MAX1174是一款14位、低功耗、逐次逼近型模数转换器(ADC),具有自动关断功能、工厂调整的内部时钟以及单字节宽度的并行接口。该器件工作于+4.75V至+5.25V单模拟电源,并且具有独立的数字电源引脚,允许芯片直接和+2.7V至+5.25V的数字逻辑接口。

MAX1156的模拟输入电压范围为0至+10V;MAX1158的双极性模拟输入电压范围为±10V;而MAX1174的双极性模拟输入电压范围为±5V。在135ksps的采样速率下,所有器件在使用外部基准时,功耗不高于26.5mW;使用内部+4.096V基准时功耗为31mW。AutoShutdown™能够在10ksps速率下将电源电流减小至0.4mA (典型值)。

MAX1156/MAX1158/MAX1174是高性能、电池供电、数据采集应用的理想选择。极佳的AC特性(THD = -100dB)和DC精度(±1 LSB INL)使得MAX1156/MAX1158/MAX1174成为工业过程控制、仪器仪表以及医疗设备的理想选择。

MAX1156/MAX1158/MAX1174采用20引脚TSSOP封装,工作温度范围为:-40°C至+85°C扩展工业级和0°C至+70°C商用级。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 单字节宽度的并行接口
  • 模拟输入电压范围:±10V、±5V、0至10V
  • +4.75V至+5.25V单模拟电源供电
  • 可直接与+2.7V至+5.25V数字逻辑接口
  • ±1 LSB INL (最大值)
  • ±1 LSB DNL (最大值)
  • 低电源电流(最大值)
  • 2.9mA (外部基准)
  • 3.8mA (内部基准)
  • 5µA AutoShutdown模式
  • 小型封装
  • 20引脚TSSOP封装
  • 热门应用
  • 数据采集系统
  • I/O模块
  • 工业过程控制
  • 精密仪表
  • 温度检测与监视
