MAX11644 - 低功耗、1/2通道、I²C、12位ADC，采用1.9mm x 2.2mm超小尺寸封装

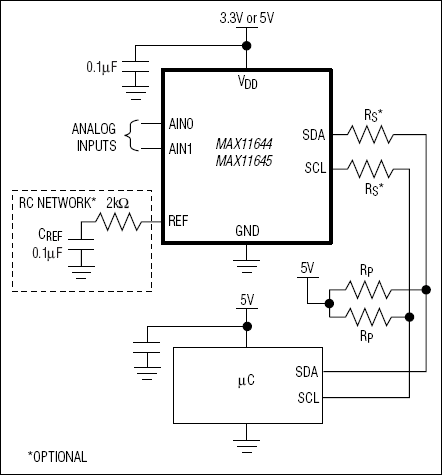

MAX11644是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX11644是低功耗、1/2通道、I²C、12位ADC，采用1.9mm x 2.2mm超小尺寸封装，本站介绍了MAX11644的封装应用图解、特点和优点、功能等，并给出了与MAX11644相关的Maxim元器件型号供参考。

MAX11644 - 低功耗、1/2通道、I²C、12位ADC，采用1.9mm x 2.2mm超小尺寸封装 - 数据转换器和采样-保持电路 - 1通道/2通道、12位ADC，业内最全面的I²C接口产品 - 美信半导体

产品概述

MAX11644/MAX11645低功耗、12位、1/2通道模/数转换器(ADC)带有内部采样/保持(T/H)电路、电压基准、时钟和I²C兼容2线串口。这些器件采用2.7V至3.6V (MAX11645)或4.5V至5.5V (MAX11644)单电源供电，在1ksps采样率下仅消耗6µA电流。自动关断(AutoShutdown™)功能在数据转换间歇期关断器件，低吞吐率下电源电流可降至1µA以下。MAX11644/MAX11645每次可测量两路单端或一路差分输入。全差分模拟输入端可通过软件配置为单极性或双极性、单端或差分工作模式。

满量程模拟输入范围由内部基准或外部1V至VDD基准电压决定，可以配置在1V至VDD。MAX11645具有2.048V内部基准，MAX11644具有4.096V内部基准。

MAX11644/MAX11645采用超小尺寸1.9mm x 2.2mm WLP封装和8引脚µMAX®封装，MAX11644/MAX11645工作在扩展级温度范围(-40°C至+85°C)。如需引脚兼容的10位器件，请参考MAX11646/MAX11647数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

超小尺寸1.9mm x 2.2mm晶片级封装

高速I²C兼容串行接口

400kHz快速模式

1.7MHz高速模式

单电源供电

2.7V至3.6V (MAX11645)

4.5V至5.5V (MAX11644)

内部基准

2.048V (MAX11645)

4.096V (MAX11644)

外部基准：1V至VDD

内部时钟

2通道单端或单通道全差分输入

内部FIFO带有通道扫描模式

低功耗

94.4ksps下为670µA

40ksps下为230µA

10ksps下为60µA

1ksps下为6µA

关断模式下为0.5µA

软件可配置单极性/双极性输入

热门应用

电池供电测试设备

手持式便携应用

医疗仪器

电源监视

接收信号强度指示

太阳能供电远端系统

系统监控
