产品概述

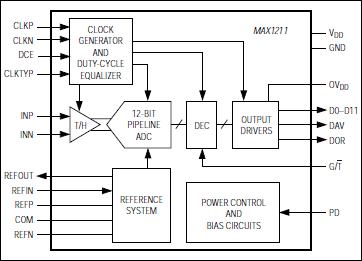

MAX1211为3.3V、12位模数转换器(ADC)，采用全差分宽带采样/保持(T/H)输入，驱动内部量化器。低功耗、小尺寸及优异的动态特性使MAX1211成为中频(IF)采样应用中的最佳选择。此ADC工作于3.0V至3.6V单电源，在输入频率为175MHz、提供66.8dB典型的信噪比(SNR)时，功耗仅340mW。T/H驱动输入级接受单端或差分输入。除低功耗特性外，MAX1211还具有0.15mW的关断模式，以在空闲期间内节省功率。

灵活的基准结构允许MAX1211利用其内部的精密带隙基准或采用外接基准。该器件能够提供共模基准，可以简化设计，并减少差分模拟输入电路的外部元件。

MAX1211支持单端和差分两种输入时钟驱动。较宽的时钟占空比变化将通过ADC内部的占空比均衡器进行补偿。

MAX1211具有并行、CMOS电平兼容的输出。数字输出格式可由引脚选择为2进制补码，或格雷码。数据有效指示器可以省去提供数字接口可靠性所需要的外部元件。为数字输出提供的单独电源输入允许1.7V至3.6V电压范围，以便于接口至多种逻辑电平。MAX1211采用6mm x 6mm x 0.8mm、裸露焊盘(EP)的40引脚薄型QFN封装，满足扩展工业级温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的12位/14位高速ADC，请参考参数表。

关键特性

以下关键特性由Maxim美信半导体提供：

直接IF采样速率高达400MHz

700MHz输入带宽

优异的动态性能

fIN = 175MHz时，66.8dB的SNR

fIN = 175MHz时，79.7dBc的SFDR

3.3V低功耗工作

314mW (差分时钟模式)

340mW (单端时钟模式)

差分或单端时钟

接受20%至80%的时钟占空比

完全差分或单端模拟输入

可调节满量程模拟输入范围

共模基准

断电模式

CMOS电平兼容的输出采用两者的补码或是格雷码

数据有效指示器简化数字电路设计

超出范围指示

小巧、裸露焊盘的40引脚薄型QFN封装

可提供评估板(请定购MAX1211EVKIT)

热门应用

蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN

中频和基带通信接收器：蜂窝、点到点微波、HFC、WLAN

低功耗数据采集

MMDS、HFC、WLAN

便携式仪表

超声和医学成像
