MAX1213 - 1.8V、12位、170Msps ADC，用于宽带系统

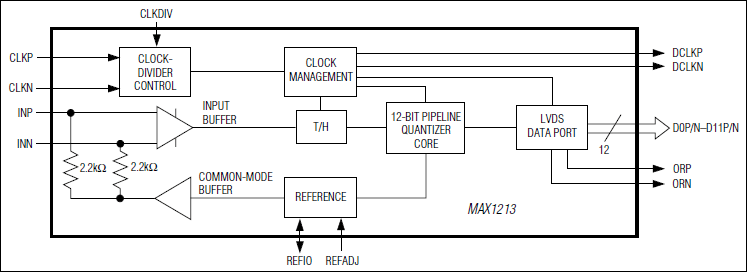

MAX1213是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1213是1.8V、12位、170Msps ADC，用于宽带系统，本站介绍了MAX1213的封装应用图解、特点和优点、功能等，并给出了与MAX1213相关的Maxim元器件型号供参考。

MAX1213 - 1.8V、12位、170Msps ADC，用于宽带系统 - 数据转换器和采样-保持电路 - 引脚兼容的170Msps至250Msps、12位/10位/8位ADC系列产品，提供业内最佳的动态特性 - 美信半导体

产品概述

MAX1213是单片、12位、170Msps的模数转换器(ADC)，经过优化，在300MHz的高IF频率时仍具有卓越的动态性能。本产品的转换速率高达170Msps，功耗仅788mW。

在170Msps速率下并且输入频率达250MHz时，MAX1213的无杂散动态范围(SFDR)为72.9dBc。它在10MHz时高达66.2dB的信噪比(SNR)能够在输入频率高达250MHz时仍然保持平坦(在2dB之内)。这款ADC具有-68dBFS这样极好的低噪声基底，这使它十分适用于线缆首端接收器和蜂窝基站收发器中的功率放大器预失真等宽带应用。

MAX1213需要1.8V单电源供电。模拟输入设计为差分或者单端工作，可以使用AC或者DC耦合。这款ADC还具有可选择的片内除2时钟电路，用户可以使用高达340MHz的时钟频率，这有助于减小输入时钟源的相位噪声。推荐使用低电压差分信号(LVDS)采样时钟以实现最佳性能。转换器的数字输出是兼容LVDS的，数据格式可以选择采用二进制补码或者偏移二进制码。

MAX1213采用68引脚的QFN封装，具有裸露焊盘(EP)，工作在工业温度范围内(-40°C至+85°C)。

该系列产品的8位、10位和12位高速ADC的完整选择(带和不带输入缓冲器)参见完整数据资料中的Pin-Compatible Versions表。

关键特性

以下关键特性由Maxim美信半导体提供：

170Msps的转换速率

-68dBFS的低噪声基底

卓越的低噪声特性

fIN = 65MHz时SNR = 65.8dB

fIN = 250MHz时SNR = 64.5dB

卓越的动态范围

fIN = 65MHz时SFDR = 76.5dBc

fIN = 250MHz时SFDR = 72.9dBc

fNOTCH = 22MHz时NPR为59.5dB，噪声带宽为28.8MHz

1.8V单电源

fSAMPLE = 170MHz，fIN = 65MHz时功耗为788mW

片内采样保持放大器

内置1.23V带隙基准

片内可选择的除2时钟输入

带有数据时钟输出的LVDS数字输出

可提供MAX1213的评估板

热门应用

基站功放线性化调节

电缆头接收器

通信测试设备

雷达及卫星子系统

无线及有线宽带通信
