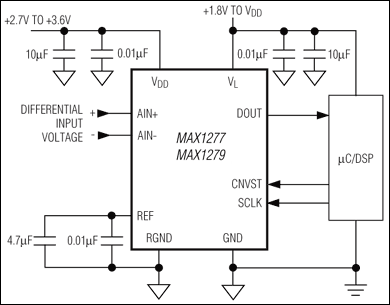

MAX1279是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1279是1.5Msps、单电源、低功耗、真差分、12位ADC，内置电压基准，本站介绍了MAX1279的封装应用图解、特点和优点、功能等，并给出了与MAX1279相关的Maxim元器件型号供参考。

MAX1279 - 1.5Msps、单电源、低功耗、真差分、12位ADC，内置电压基准 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1277/MAX1279是低功耗、高速、串行输出、12位的模数转换器(ADC)，工作速率达1.5Msps并且具有内部电压基准。这两款器件采用真差分输入、提供更好的噪声抑制、具有改进的失真特性以及在单端输入下更宽的动态范围。标准的SPI™/QSPI™/MICROWIRE™接口提供了转换所必需的时钟。它们可以方便地与标准的数字信号处理器(DSP)同步串行接口连接。

MAX1277/MAX1279采用+2.7V至+3.6V单电源供电。MAX1277/MAX1279具有一个2.048V的内部基准。MAX1277有一个单极性模拟输入而MAX1279有一个双极性模拟输入。在两次转换之间，它们可以采用部分断电模式和完全断电模式，这两种模式分别可以将电源电流降低至2mA (典型值)和1µA (最大值)。MAX1277/MAX1279还有一个单独的电源输入(VL)，从而可以直接与+1.8V至VDD的数字逻辑接口。快速的转换速度、低功耗、卓越的AC性能和DC精度(±1 LSB INL)使MAX1277/MAX1279成为工业过程控制、电机控制和基站应用的理想选择。

MAX1277/MAX1279采用12引脚的TQFN封装，提供扩展工业级(-40°C至+85°C)温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

1.5Msps采样率

仅22mW (典型值)的功耗

仅1µA (最大)的关断电流

高速、SPI兼容、3线串行接口

输入频率525kHz时具有68.5dB的S/(N + D)

内置真差分采样/保持(T/H)

内部2.048V基准

无流水线延时

小型12引脚TQFN封装

热门应用

票据认证

通信

数据采集

电机控制

便携式仪表
