MAX1303 - 8/4通道、±VREF多量程输入、串行16位ADC

MAX1303是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1303是8/4通道、±VREF多量程输入、串行16位ADC，本站介绍了MAX1303的封装应用图解、特点和优点、功能等，并给出了与MAX1303相关的Maxim元器件型号供参考。

MAX1303 - 8/4通道、±VREF多量程输入、串行16位ADC - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1302/MAX1303多量程、低功耗、16位、逐次逼近型模数转换器(ADC)，采用+5V单电源供电，具有高达115ksps的吞吐量。独立的数字电源允许通过SPI™/QSPI™/MICROWIRE™兼容的串行接口与2.7V至5.25V系统连接。局部关断模式可将电源电流降至1.3mA (典型值)。完全关断模式则可将电源电流进一步降至1µA (典型值)。

MAX1302提供8路(单端)或4路(真差分)模拟输入通道。MAX1303则提供4路(单端)或2路(真差分)模拟输入通道。每一路模拟输入通道都可通过软件独立编程设置为7种单端输入范围(0至+VREF/2、-VREF/2至0、0至+VREF、-VREF至0、±VREF/4、±VREF/2和±VREF)和3种差分输入范围(±VREF/2、±VREF和±2 x VREF)。

片上+4.096V基准可实现小巧、便利的ADC解决方案。MAX1302/MAX1303还可接受3.800V至4.136V的外部基准源。

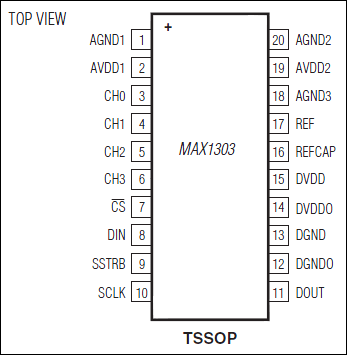

MAX1302采用24引脚TSSOP封装，而MAX1303采用20引脚TSSOP封装。每款器件都可工作在-40°C至+85°C的温度范围内。

关键特性

以下关键特性由Maxim美信半导体提供：

每个通道的输入范围可通过软件编程设置

单端输入范围

0至+VREF/2、-VREF/2至0、0至+VREF、-VREF至0、±VREF/4、±VREF/2和±VREF

差分输入范围：±VREF/2、±VREF和±2 x VREF

8路单端或4路差分模拟输入(MAX1302)

4路单端或2路差分模拟输入(MAX1303)

±6V过压容限输入

内部或外部基准

115ksps最大采样速率

+5V单电源供电

20/24引脚TSSOP封装

热门应用

航空电子

数据采集系统

工业控制系统

机器人技术
