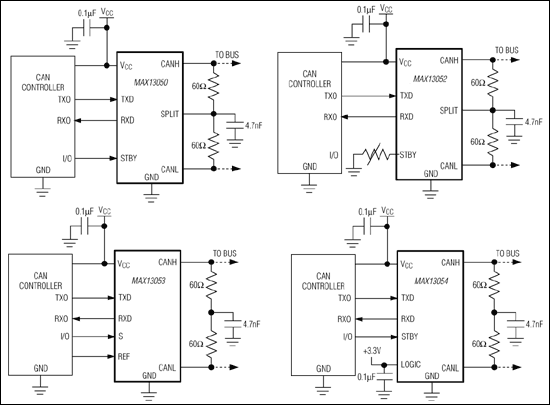

MAX13050 - 典型电路框图:
MAX13050典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX13050介绍
MAX13050 - 工业标准高速CAN收发器,具有±80V故障保护

MAX13050是Maxim美信半导体公司的一款驱动器-接收器产品,MAX13050是工业标准高速CAN收发器,具有±80V故障保护,本站介绍了MAX13050的封装应用图解、特点和优点、功能等,并给出了与MAX13050相关的Maxim元器件型号供参考。

MAX13050 - 工业标准高速CAN收发器,具有±80V故障保护 - 驱动器-接收器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX13050/MAX13052/MAX13053/MAX13054是引脚兼容的工业标准、高速、控制局域网(CAN)收发器,具有±80V故障保护。这些产品可理想用于需要过压保护的汽车与工业网络,该系列CAN收发器用于CAN协议控制器和CAN总线物理层的连接。这些器件可以用于+12V/+42V电池、汽车与DeviceNet®应用,需要高达1Mbps数据速率。

CAN收发器输入共模范围大于±12V,超出-2V至+7V的ISO11898规范,并具有±8kV ESD保护,非常适合要求苛刻的汽车与工业环境。

CAN收发器提供主导超时功能,若TXD输入保持低电平的时间超过1ms,可以防止CAN控制器错误地将总线箝位至主导电平。MAX13050/MAX13052提供SPLIT引脚,用来稳定逆向共模电压。MAX13052还具有斜率控制模式,用于为高达500kbps的数据速率设置发送摆率。MAX13053具有静止模式,可禁用发送器;MAX13053具有基准输出,可以为具有差分比较器的老式CAN控制器提供偏置;MAX13054具有独立的逻辑电源输入VCC2,允许与+3.3V微控制器接口。

MAX13050/MAX13052/MAX13053/MAX13054采用8引脚SO封装,工作在-40°C至+85°C与-40°C至+125°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 完全兼容于ISO11898标准
  • IBEE条件下符合±8kV ESD IEC 61000-4-2接触放电测试标准
  • ±80V故障保护
  • 兼容于+3.3V逻辑(MAX13054)
  • 高达1Mbps的高速模式
  • 斜率控制模式(MAX13052)
  • 共模范围大于±12V
  • 低电流待机模式
  • 静止模式(MAX13053)
  • 热关断
  • 短路保护
  • 发送(TXD)数据主导超时
  • 电流限制
  • SPLIT引脚(MAX13050/MAX13052)
  • 热门应用
  • DeviceNet节点
  • 工业
  • 中等或重型汽车系统
