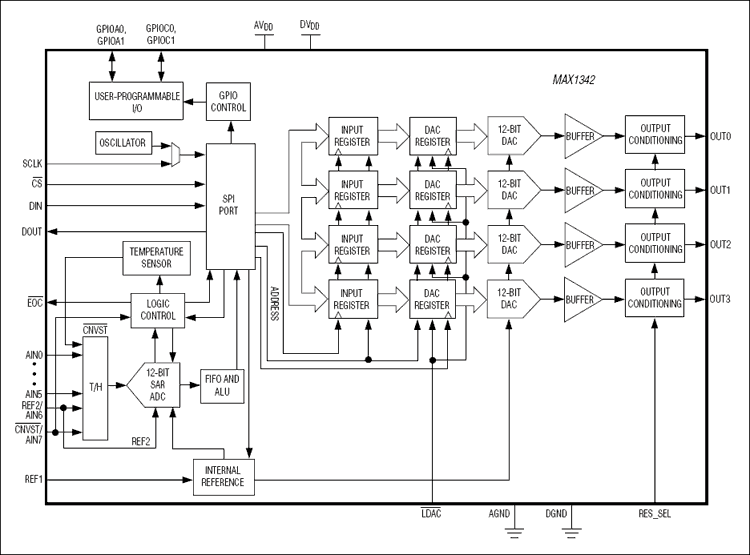

MAX1342 - 典型电路框图:
MAX1342典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1342介绍
MAX1342 - 12位、多通道ADC/DAC,带有FIFO、温度传感器和GPIO端口

MAX1342是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX1342是12位、多通道ADC/DAC,带有FIFO、温度传感器和GPIO端口,本站介绍了MAX1342的封装应用图解、特点和优点、功能等,并给出了与MAX1342相关的Maxim元器件型号供参考。

MAX1342 - 12位、多通道ADC/DAC,带有FIFO、温度传感器和GPIO端口 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1340/MAX1342/MAX1346/MAX1348将一个12位、多路模数转换器(ADC)和一个12位、四路数模转换器(DAC)集成在单片IC上。这些器件还包含了温度传感器、可配置的通用I/O端口(GPIO)和一个25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC具有4/8输入通道的产品。四路DAC输出在2.0µs内稳定,ADC转换速率为225ksps。

所有器件中都包括一个内部基准(4.096V),为ADC和DAC提供经过良好稳压、低噪声的基准电压。可编程的基准模式允许选择内部基准、外部基准或两者的组合。内部包括:±1°C的精密温度传感器、FIFO、扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能,可以使用户对功耗以及处理器的要求降到最低。集成的四路DAC具有低脉冲干扰能量(4nV•s)与低数字馈通(0.5nV•s)特性,使这些器件非常适合快速响应闭环系统的数字控制。

这些器件保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流,在1ksps吞吐率下仅消耗22µA电流,关断模式下耗电低于0.2µA。MAX1342/MAX1348具有4个GPIO,可以配置为输入或输出。

MAX1340/MAX1342/MAX1346/MAX1348采用36引脚薄型QFN封装。所有器件工作温度范围均为-40°C至+85°C。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 12位、225ksps ADC
  • 内置真差分采样/保持(T/H)的模拟多路复用器
  • 8个单端通道或4个差分通道(单极型或双极型) (MAX1340/MAX1342)
  • 4个单端通道或2个差分通道(单极型或双极型) (MAX1346/MAX1348)
  • 高精度:±0.5 LSB INL,±0.5 LSB DNL
  • 12位、四路、2µs稳定的DAC
  • 超低脉冲干扰能量(4nV•s)
  • 上电时可选择零值或满量程
  • 高精度:±0.5 LSB INL
  • 内部基准或外部单端/差分基准
  • 内部基准电压4.096V
  • 内部±1°C的精密温度传感器
  • 片上FIFO,可以存储16个ADC转换结果和一个温度结果
  • 片上通道扫描模式和内部数据平均功能
  • 模拟单电源工作:+4.75V至+5.25V
  • 数字电源:2.7V至AVDD
  • 25MHz,SPI/QSPI/MICROWIRE串行接口
  • 转换之间的AutoShutdown功能
  • 低功耗ADC
  • 工作在225ksps时,2.5mA
  • 工作在1ksps时,22µA
  • 关断时0.2µA
  • 低功耗DAC:1.5mA
  • 可提供评估板(请定购MAX1258EVKIT)
  • 热门应用
  • 光通信设备与基站的闭环控制
  • 数据采集系统
  • 系统监控和控制
