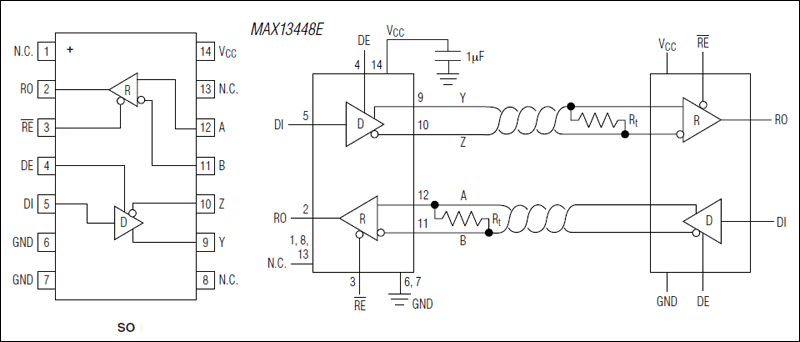

MAX13448E - 典型电路框图:
MAX13448E典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX13448E介绍
MAX13448E - ±80V故障保护、全双工、RS-485收发器

MAX13448E是Maxim美信半导体公司的一款传感器与传感器接口产品,MAX13448E是±80V故障保护、全双工、RS-485收发器,本站介绍了MAX13448E的封装应用图解、特点和优点、功能等,并给出了与MAX13448E相关的Maxim元器件型号供参考。

MAX13448E - ±80V故障保护、全双工、RS-485收发器 - 传感器与传感器接口 - 业内首款具有±80V故障保护的全双工RS-485收发器 - 美信半导体

产品概述

MAX13448E是具有±80V (以地电压为参考)输入和输出故障保护的全双工RS-485收发器。器件工作电压为+3.0V至+5.5V,具有真正的失效保护,当接收器输入开路或短路时可保证接收器输出为逻辑高电平。当发送器均不工作时,可保证总线上的所有接收器输出为逻辑高电平。

MAX13448E具有摆率限制,以降低EMI和电缆匹配不当产生的反射,能够以高达500kbps (+5V电源)和250kbps (+3.3V电源)的速率实现无差错数据传输。

MAX13448E具有热插拔功能,避免了上电和热插入时总线上的误动作。驱动器和接收器分别具有高电平有效和低电平有效使能控制,可以在外部连接在一起作为方向控制。

MAX13448E具有1/8单位负载接收器输入电阻,总线上可最多挂接256个收发器。驱动器输出带有±8kV人体模式ESD保护。MAX13448E采用14引脚SO封装,工作在-40°C至+85°C扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • RS-485 I/O端口带有±80V故障保护
  • 真正的故障保护接收器
  • DE具有热插拔输入保护
  • RS-485 I/O接口带有±8kV人体模式ESD保护
  • 摆率限制功能有利于实现无误差数据传输
  • 1/8单位负载允许总线上最多挂接256个收发器
  • 共模输入电压范围为-7V至+12V
  • 工作电压范围为+3.0V至+5.5V
  • 采用14引脚SO封装
  • 热门应用
  • HVAC控制系统
  • 工业控制系统
  • 电机驱动控制系统
  • 电表
