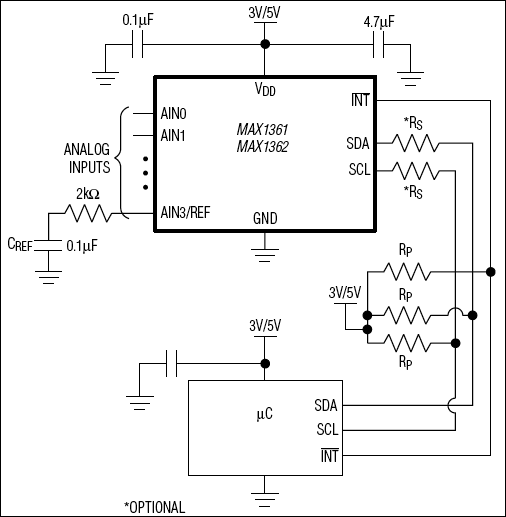

MAX1361 - 典型电路框图：

Maxim美信半导体芯片：

MAX1361 - 4路、10位、系统监测器，具有可编程窗门限和SMBus报警响应

MAX1361是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1361是4路、10位、系统监测器，具有可编程窗门限和SMBus报警响应，本站介绍了MAX1361的封装应用图解、特点和优点、功能等，并给出了与MAX1361相关的Maxim元器件型号供参考。

MAX1361 - 4路、10位、系统监测器，具有可编程窗门限和SMBus报警响应 - 数据转换器和采样-保持电路 - 4路、10位、系统监视器，具有可编程窗门限和SMBus报警响应，I²C兼用接口 - 美信半导体

产品概述

MAX1361/MAX1362低功耗、10位、4路模数转换器(ADC)具有数字可编程窗口比较器，为自动系统监控提供中断输出。配置完成后，当任何模拟输入超过上、下阈值门限时，无需主机干预，监视器模式即可自动产生报警中断。MAX1361/MAX1362可响应SMBus™报警, 以快速确定共享中断的报警器件。监控间隔延时可编程，可通过降低监视频率降低功耗。

此外，MAX1361/MAX1362还集成了一个内部电压基准、一个时钟、一个1.7MHz高速I²C兼容的2线串行接口。经过优化的接口在普通模式下读回转换结果时，可支持94.4ksps的最大转换速率。每路模拟输入均可配置为单端或差分、单极性或双极性工作。两种扫描模式利用片内随机访问存储器(RAM)实现所选通道的8次转换，或扫描一组通道，以降低接口开销。

这些器件采用2.7V至3.6V (MAX1361)或4.5V至5.5V (MAX1362)单电源供电。监视器模式最大采样速率150ksps的仅需消耗436µA电流。普通模式94.4ksps最大采样速率时仅需消耗670µA电流。AutoShutdown™可在转换之间关断器件，将空闲时电源电流降至0.5µA以下。

满量程模拟输入范围可由内部基准确定，也可以由1V至VDD的外部基准确定。MAX1361具有一个2.048V内部基准，MAX1362具有一个4.096V内部基准。

MAX1361/MAX1362提供10引脚µMAX®封装，规定用于扩展温度范围(-40°C至+85°C)。对于12位的应用，请参考引脚兼容的MAX1363/MAX1364数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

监视器模式

可编程低/高触发阈值

报警状态寄存器记录错误事件

SMBus报警响应

可编程采样间隔

10位I²C兼容ADC

±1 LSB INL, ±1 LSB DNL

4路单端或2路全差分输入

软件可编程单极性/双极性转换

高速采样

连续读取转换结果时，94.4ksps

监视器模式时，150ksps

高速I²C兼容串行接口

100kHz/400kHz标准/快速模式

高达1.7MHz的高速模式

支持6个I²C从机地址

单电源供电

2.7V至3.6V (MAX1361)

4.5V至5.5V (MAX1362)

内部基准

2.048V (MAX1361)

4.096V (MAX1362)

外部基准：1V至VDD

低功耗

监视器模式(150ksps)时，436µA

94.4ksps时，670µA

1ksps时，6µA

关断模式，0.5µA

小封装

10引脚µMAX

热门应用

高可靠性电源

医疗仪表

服务器与工作站

系统监视/监控
