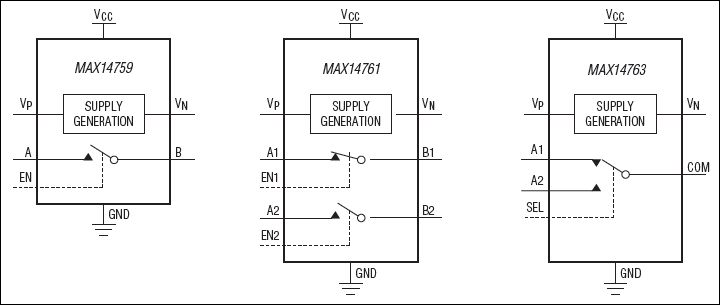

MAX14759 - 典型电路框图：
MAX14759典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX14759介绍

MAX14759 - 超摆幅、低导通电阻模拟开关

MAX14759是Maxim美信半导体公司的一款宽带交换产品，MAX14759是超摆幅、低导通电阻模拟开关，本站介绍了MAX14759的封装应用图解、特点和优点、功能等，并给出了与MAX14759相关的Maxim元器件型号供参考。

MAX14759 - 超摆幅、低导通电阻模拟开关 - 宽带交换 - ±25V超摆幅开关，简化电源设计 - 美信半导体

产品概述

MAX14759/MAX14761/MAX14763模拟开关允许通过超出其电源电压摆幅的双极性信号，器件采用+3.0V至+5.5V电源供电，支持-25V至+25V的信号范围。

MAX14759为单路单刀单掷(SPST)模拟开关，MAX14761为双路SPST模拟开关，MAX14763则为单路单刀双掷(SPDT)模拟开关。

MAX14759具有1Ω (最大值)导通电阻和±200nA (最大值)导通漏电流。MAX14761/MAX14763具有2Ω (最大值)导通电阻和±100nA (最大值)导通漏电流。较低的导通电阻和较宽频带非常适合数字和模拟信号切换电路。

MAX14759/MAX14763提供8引脚(3mm x 3mm) TDFN封装，MAX14761提供10引脚(3mm x 3mm) TDFN封装。这些器件能够工作在-40°C至+85°C扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 简化电源需求
  • +3.0V至+5.5V供电范围
  • -25V至+25V信号范围
  • 高性能
  • 1Ω (最大值)或2Ω (最大值)低导通电阻
  • 低至2.4mΩ (典型值)和5.1mΩ (典型值)的RON平坦度
  • MAX14759可通过500mA (最大值)电流
  • 热关断保护
  • -40°C至+85°C 工作温度范围
  • 宽带：100MHz (典型值)
  • 高达2kV的ESD保护
  • 节省电路板空间
  • 小尺寸8引脚和10引脚TDFN封装
    • 热门应用
  • ATE系统
  • 音频信号路由和切换
  • CAN总线终端开关
  • 工业测量系统
  • 仪表系统
  • 医疗系统
  • 光中继替代方案
  • RS-485端接开关
