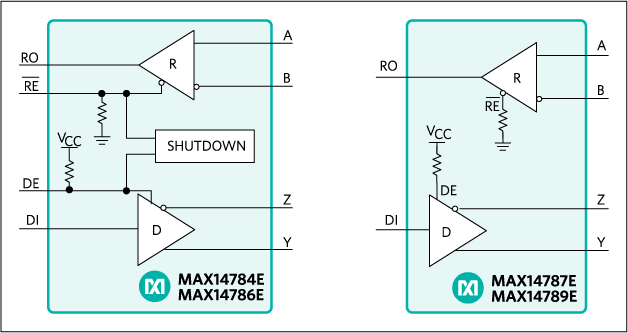

MAX14784E - 典型电路框图：
MAX14784E典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX14784E介绍

MAX14784E - 全双工、±35kV ESD保护、RS-485收发器，用于高速通信

MAX14784E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX14784E是全双工、±35kV ESD保护、RS-485收发器，用于高速通信，本站介绍了MAX14784E的封装应用图解、特点和优点、功能等，并给出了与MAX14784E相关的Maxim元器件型号供参考。

MAX14784E - 全双工、±35kV ESD保护、RS-485收发器，用于高速通信 - 传感器与传感器接口 - 采用高级ESD双压全双工RS-485收发器，有效降低故障率 - 美信半导体

产品概述

MAX14784E/MAX14786E/MAX14787E/MAX14789E全双工RS-485收发器设计用于恶劣工业环境下的可靠通信。所有器件的RS-485引脚具有±35kV ESD保护，工作在3V至5.5V电源，空载电流为4mA (最大)。

MAX14784E/MAX14787E优化用于长电缆或没有端接的短线电缆。这些收发器包括摆率受限的驱动器输出，以降低反射；接收器信号通路具有抗尖峰脉冲滤波器。接收器抗尖峰脉冲滤波器有助于抑制长电缆上叠加在慢变信号的噪声，以避免错误的触发。

为实现最大吞吐率，可使用MAX14786E/MAX14789E，提供高达25Mbps速率。

MAX14784E/MAX14786E采用14引脚、SO封装，工作在-40°C至+125°C温度范围；MAX14786E也提供14引脚、TSSOP封装。

MAX14787E/MAX14789E优化用于空间受限设计，采用8引脚SO封装，工作在-40°C至+105°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 提高设计灵活性
  • 适用于全双工或半双工应用
  • 3.0V至5.5V宽电源电压范围
  • 2种速度选项，数据率高达：
  • 500kbps (MAX14784E/MAX14787E)
  • 25Mbps (MAX14786E/MAX14789E)
  • 8引脚和14引脚、SO封装
  • 性能优化用于恶劣的工业环境
  • RS-485 I/O端口上具有±35kV ESD (HBM)保护
  • 扩展级工作温度范围
  • 限摆率输出(MAX14784E/ MAX14787E)
  • 接收器信号通路集成抗尖峰脉冲滤波器，用于提高抗噪能力(MAX14784E/MAX14787E/)
  • 短路保护输出
  • 真失效保护接收器
  • 热关断
  • ¼单位负载，总线上允许挂接多达128个收发器
    • 热门应用
  • 编码器接口
  • HVAC控制系统
  • 运动控制器
  • 电表
