MAX14895E - 增强型VGA端口保护器

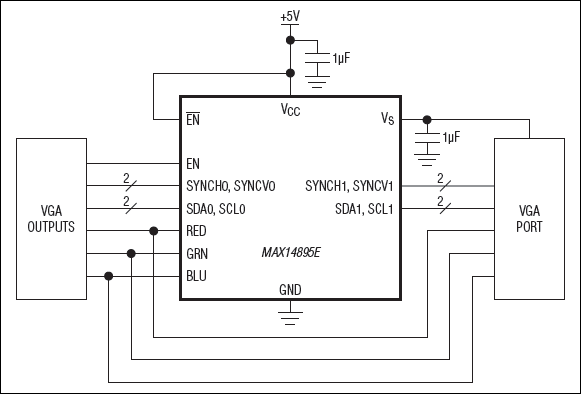

MAX14895E是Maxim美信半导体公司的一款保护器产品，MAX14895E是增强型VGA端口保护器，本站介绍了MAX14895E的封装应用图解、特点和优点、功能等，并给出了与MAX14895E相关的Maxim元器件型号供参考。

MAX14895E - 增强型VGA端口保护器 - 保护器 - 完全集成的VGA端口保护器，有效节省便携产品的空间和成本 - 美信半导体

产品概述

MAX14895E集成电平转换缓冲器，能够为VGA信号的RED、GRN以及BLU (RGB)端口提供保护。

器件具有行同步(SYNCH_)和场同步(SYNCV_)电平缓冲器，将来自图形控制器的低电平CMOS输入转换成5V、TTL兼容逻辑输出。每路输出可提供±10mA电流，满足VESASM规范。另外，器件可将数字直接控制(DDC)信号转换为图形控制器所需的较低电平。

器件带有EN和/EN两个输入端，可接收高电平有效或低电平有效使能输入。器件还可以对VGA连接器或监视器的5V电源进行切换并对其限流。

RED、GRN以及BLU端口对图形控制器输出提供静电保护(ESD)。所有8路输出以及/EN端都提供增强ESD保护。

MAX14895E工作在-40°C至+85°C扩展级温度范围，采用16引脚、3mm x 3mm TQFN封装，带有裸焊盘。

关键特性

以下关键特性由Maxim美信半导体提供：

为便携应用降低功耗

低静态电源电流：430µA (典型值)

无需昂贵的外部元件

SDA1、SCL1、SYNCH1、SYNCV1、RED、GRN、BLU、/EN、VS引脚具有较高的ESD保护

±15kV人体模式(HBM)

±8kV IEC 61000-4-2接触放电

创新设计支持高集成度优势

输出限流开关，提供断电保护

低电容RGB端口(2.2pF，典型值)

SYNCH1、SYNCV1具有±10mA驱动能力

完整的集成方案，在便携应用中节省空间

DDC输出带有内部上拉

3mm x 3mm、16引脚TQFN封装

热门应用

台式计算机

图形卡

笔记本电脑

服务器
