MAX15010 - 用于汽车电子的300mA LDO稳压器，提供跟踪输出和过压保护

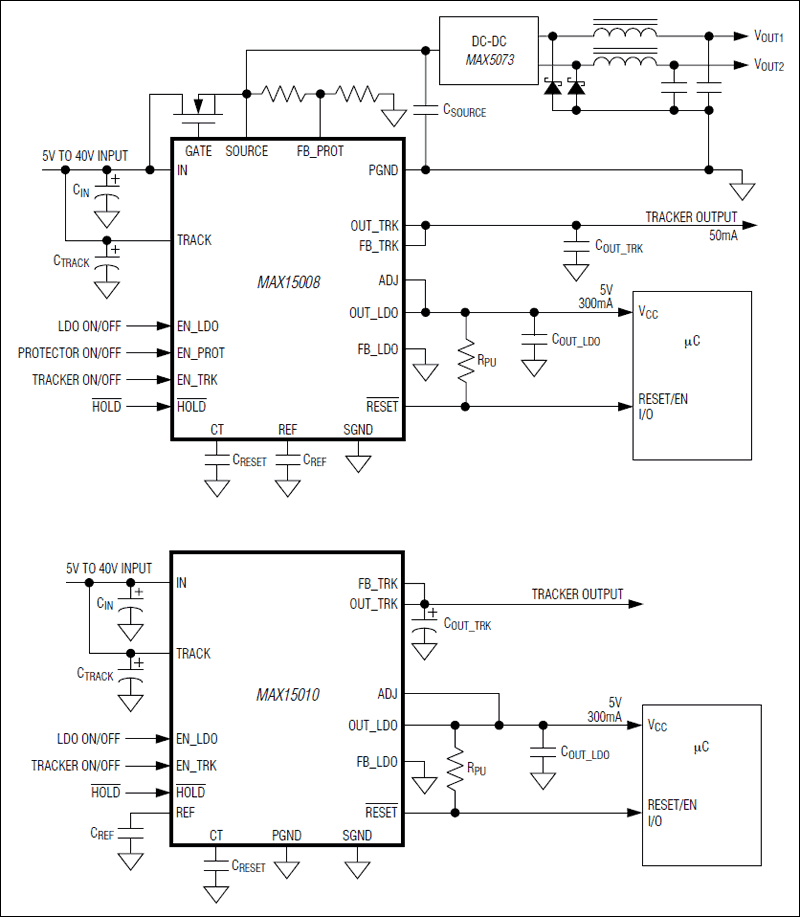

MAX15010是Maxim美信半导体公司的一款线性调节器产品，MAX15010是用于汽车电子的300mA LDO稳压器，提供跟踪输出和过压保护，本站介绍了MAX15010的封装应用图解、特点和优点、功能等，并给出了与MAX15010相关的Maxim元器件型号供参考。

MAX15010 - 用于汽车电子的300mA LDO稳压器，提供跟踪输出和过压保护 - 线性调节器 - 为汽车应用提供高集成度器件，组合了LDO、跟踪电压和抛负载保护电路 - 美信半导体

产品概述

MAX15008内置300mA LDO稳压器、电压跟踪器和过压保护(OVP)控制器，在高压抛负载时为下游电路提供保护。MAX15010内部仅带有300mA LDO稳压器和电压跟踪器。这两款器件可工作在5V至40V的宽电源电压范围，能够承受高达45V的抛负载瞬态电压。MAX15008/MAX15010具有短路和热关断保护特性。该系列器件可为汽车应用，例如仪表盘、环境控制以及各种汽车电源电路提供高度集成的电源管理方案。

轻载状态下，300mA LDO稳压器消耗的静态电流小于67µA，在“key off”状态下非常适合用作常备电源。LDO具有独立的使能和保持输入，以及复位超时周期可调的微处理器(µP)复位输出。

电压跟踪器精确(±3mV)跟踪作用在其输入端的电压，该电压可以来自LDO输出或外部电源。该器件能向远程传感器提供高达50mA的电流，为汽车应用提供精确的比例跟踪。独立的使能输入可启动或关闭跟踪器，从而在不使用跟踪器时降低电源电流。电压跟踪器还可以防止电池反接、电池短路或输出电压偏移到地电位(-5V)以下。

MAX15008 OVP控制器采用外部增强型n沟道MOSFET。当监测电压始终低于可调门限时，MOSFET保持导通。当所监测的电压超过OVP门限时，OVP控制器快速关断外部MOSFET。OVP控制器可配置为负载断开开关或限压器。

MAX15008/MAX15010采用增强散热型、32引脚(5mm x 5mm) TQFN封装，规定工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

300mA LDO稳压器、电压跟踪器和OVP控制器(MAX15008)

300mA LDO稳压器和电压跟踪器(MAX15010)

跟踪精度为±3mV的50mA电压跟踪器

5V至40V电源电压范围

45V抛负载保护

静态电流为67µA的LDO稳压器

电池过压时，OVP控制器可断开或限制输出(MAX15008)

LDO稳压器具有使能、保持以及复位功能

热门应用

多媒体电源
