MAX15034 - 可配置的单/双路输出、同步buck控制器，支持大电流应用

MAX15034是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX15034是可配置的单/双路输出、同步buck控制器，支持大电流应用，本站介绍了MAX15034的封装应用图解、特点和优点、功能等，并给出了与MAX15034相关的Maxim元器件型号供参考。

MAX15034 - 可配置的单/双路输出、同步buck控制器，支持大电流应用 - DC-DC开关调节器 - 双通道转换器，可配置为每路25A或单路50A输出 - 美信半导体

产品概述

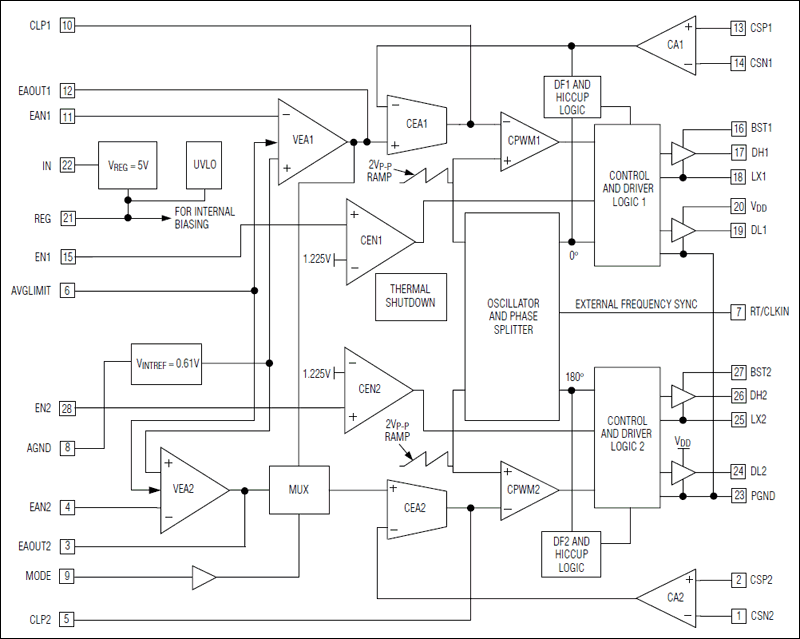

MAX15034是双相、可配置的单路或双路输出buck控制器，输入电压范围为4.75V至5.5V或5V至28V。模式选择输入可将器件设置为双路输出电源，或将两相连接在一起构成单路输出、大电流电源。MAX15034的每一路输出通道可驱动n沟道MOSFET，并能提供大于25A的负载电流。MAX15034采用平均电流模式控制，每相的开关频率高达1MHz，两相之间呈180°错相工作模式。错相工作模式大大降低了双相、单路输出电压应用中的输入电容纹波电流和输出电压纹波。每路控制器都具有高性能的电流和电压误差放大器，可为实现最优的输出滤波器L-C取值和瞬态响应提供补偿。

MAX15034提供两路使能输入，具有精确的导通门限，可实现两路输出电压的排序。该器件的开关频率可通过外部电阻编程设置，范围为100kHz至1MHz。MAX15034可同步至外部时钟。每路输出电压在0.61V至5.5V范围内可调。此外，该器件还包括热关断和打嗝模式短路保护功能。在要求快速瞬态响应或精确调节输出电压的应用中，可采用带自适应电压定位的MAX15034。

MAX15034采用增强散热型28引脚TSSOP封装，能够耗散2.1W功率。器件工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

4.75V至5.5V或5V至28V输入电压范围

双路输出同步buck控制器

可配置为两路独立输出(25A)或单路输出(50A)

平均电流模式控制具有精确的可调限流

180°错相工作模式减小了输入滤波电容的尺寸

并联工作模式下，可限制反向吸入电流

每路输出电压在0.61V至5.5V范围内可调

独立的可编程自适应电压定位

单调启动进入预偏置输出

每路输出具有独立的关断

每相开关频率可编程，范围为100kHz至1MHz

振荡器频率可同步至200kHz至2MHz

输出具有数字软启动

打嗝模式过流保护

过热关断

增强散热型28引脚TSSOP封装，可耗散2.1W功率

热门应用

图形卡

高端机算计/工作站/服务器

网络系统

负载点大电流/高密度电信系统DC-DC调节器

RAID系统
