MAX15066 - 高效、4A、降压型DC-DC调节器，内置功率开关

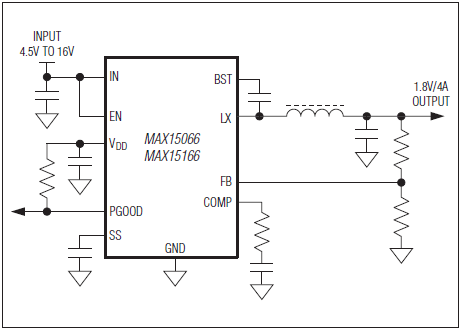

MAX15066是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX15066是高效、4A、降压型DC-DC调节器，内置功率开关，本站介绍了MAX15066的封装应用图解、特点和优点、功能等，并给出了与MAX15066相关的Maxim元器件型号供参考。

MAX15066 - 高效、4A、降压型DC-DC调节器，内置功率开关 - DC-DC开关调节器 - 尺寸最小的高效、4A DC-DC转换器，用于5V/12V供电系统 - 美信半导体

产品概述

MAX15066电流模式、同步整流、降压型DC-DC调节器能够以极高的效率提供高达4A输出电流。MAX15066工作在4.5V至16V输入电压，可调输出电压范围为0.606V至输入电压的90%。MAX15066非常适合分布式供电系统、笔记本电脑、非便携式消费类产品以及前置稳压应用。

MAX15066采用PWM工作模式，开关频率固定为500kHz，最大占空比为90%。MAX15066在轻载时可自动进入跳脉冲模式。电流模式控制架构简化了补偿设计，确保逐周期限流及快速响应电源和负载瞬变。高增益跨导误差放大器允许灵活设置外部补偿，简化设计，并允许全陶瓷电容设计。

MAX15066同步降压型调节器内置MOSFET，效率高于异步解决方案，同时还简化了与分立控制器的相关设计。除简化设计外，集成MOSFET将EMI降至最小，并减小了电路板占用空间。由于使用最少的外部元件，有效更高了系统可靠性。

器件的其它功能包括：外部可调软启动、用于电源排序的独立使能输入和电源就绪输出、热关断保护等。发生输出短路时，MAX15066提供打嗝式过流保护(高边源出)。器件可上电进入预偏置输出，确保安全启动。

MAX15066采用2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

集成RDS-ON为40mΩ (高边)和18.5mΩ (低边)的功率MOSFET

高效率

高达96% (5V输入和3.3V输出)

高达93% (12V输入和3.3V输出)

4A连续输出电流

在整个负载、电源和温度范围内，输出精度保持在±1%

4.5V至16V输入电压范围

0.606V至(0.9 x VIN)可调输出电压

500kHz固定开关频率

可编程软启动

使用低ESR陶瓷输出电容保证稳定工作

安全启动至预偏置输出

使能输入和电源就绪输出

逐周期过流保护

过流(打嗝式保护)和过热完全保护

轻载时自动进入跳脉冲模式

VDD LDO欠压锁定

2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装

热门应用

分布式供电系统

家庭娱乐设施(TV和机顶盒)

网络和数据通信

线性稳压器的前置稳压

服务器、工作站与存储
