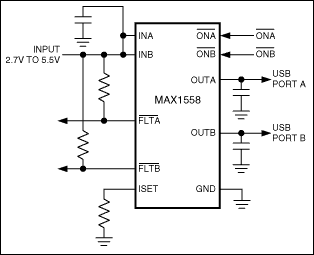

MAX1558|MAX1558H - 典型电路框图：
MAX1558|MAX1558H典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX1558|MAX1558H介绍

MAX1558|MAX1558H - 双路、3mm x 3mm、1.2A/可编程电流USB开关，带有自动复位功能

MAX1558|MAX1558H是Maxim美信半导体公司的一款USB产品产品，MAX1558|MAX1558H是双路、3mm x 3mm、1.2A/可编程电流USB开关，带有自动复位功能，本站介绍了MAX1558|MAX1558H的封装应用图解、特点和优点、功能等，并给出了与MAX1558|MAX1558H相关的Maxim元器件型号供参考。

MAX1558|MAX1558H - 双路、3mm x 3mm、1.2A/可编程电流USB开关，带有自动复位功能 - USB产品 - 尺寸最小的双USB开关，每路可通过高达1.2A电流，采用3mm x 3mm TDFN封装 - 美信半导体

产品概述

MAX1558/MAX1558H是用于USB应用的双路限流开关，具有自动复位功能。短路情况超过20ms时，自动复位电路将关闭开关，减小系统功耗。然后对短路输出进行测试，当短路状态解除后自动重启该通道。每个通道允许最高1.2A电流，可以满足所有USB端口的IEC规范。低静态电源电流(45µA)与低待机电流(3µA)能够在便携式应用中有效降低电源功耗。

MAX1558/MAX1558H提供几种安全特性来保护USB端口。内嵌的热过载保护可以限制功耗与结温。精确可编程的内部限流电路针对过载和短路故障提供输入电源保护。20ms的屏蔽故障特性使得电路可以忽略那些瞬态故障，如容性负载热插拔引起的故障，以避免向主机发出误报信号。MAX1558/MAX1558H还具有反向电流保护电路，开关关闭时可以阻止电流从输出流进输入。

MAX1558/MAX1558H提供节省空间的3mm x 3mm、10引脚TDFN封装。MAX1558用低电平有效的信号使能，而MAX1558H的使能信号为高电平有效。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 55mΩ开关导通电阻
  • 小尺寸、10引脚3mm x 3mm TDFN封装
  • 14%精密电流限制
  • 故障排除后自动重启
  • 最高1.2A的可编程电流
  • 热过载保护
  • 内嵌20ms故障屏蔽电路
  • 符合所有USB规范
  • 2.7V至5.5V电源范围
  • 独立的故障指示输出
  • 禁用时阻断反向电流
  • 15kV ESD保护(带电容)
    • 热门应用
  • 坞站
  • 笔记本电脑与台式机
  • PDA与掌上电脑
  • USB端口和集线器
