MAX1578 - 可提供完备偏置的白光LED电源，用于TFT显示器

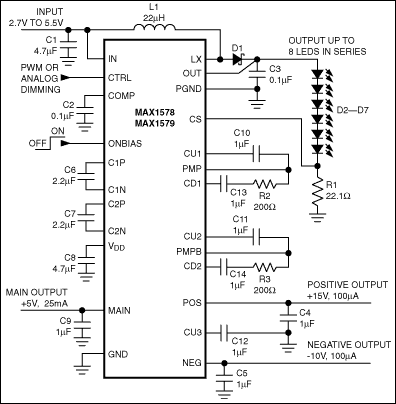

MAX1578是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1578是可提供完备偏置的白光LED电源，用于TFT显示器，本站介绍了MAX1578的封装应用图解、特点和优点、功能等，并给出了与MAX1578相关的Maxim元器件型号供参考。

MAX1578 - 可提供完备偏置的白光LED电源，用于TFT显示器 - DC-DC开关调节器 - 首款完备的LCD偏置和WLED背光电源，用于小型TFT显示器 - 美信半导体

产品概述

MAX1578/MAX1579提供4路调节输出，可满足手持设备用到的小型有源矩阵式TFT-LCD显示器的所有电压需求，在这些设备中尽量少的外部元件和高效率是必须的。每一款器件都包含三个用于LCD偏置电源的先进电荷泵，和一个升压转换器，此转换器可驱动多达8个用于背光的串联白色LED。输入电压范围是2.7V至5.5V。

电荷泵为LCD偏置电路提供固定的+5V、+15V和-10V电压，无需外接二极管。一个高效、分数型(1.5倍/2倍)电荷泵之后紧跟着一个低压差线性稳压器，为源驱动器提供+5V电压。自动模式切换实现了最高的转换效率。两个多级、高电压电荷泵产生+15V和-10V电压，用来提供VON和VOFF。利用独一无二的时钟方案和内部驱动器，这些电荷泵消除了寄生充电电流脉冲干扰并降低了最大输入电流，从而保证了很低的电磁辐射。启动和关断时实现顺序输出。关断时，输出放电至零。

高效率的电感式升压转换器以恒定电流驱动多达8个用于背光的串联白色LED。串联的连接方式使各LED电流相同从而统一了照明亮度，也使LED的连线最少。MAX1578在整个温度范围内调节恒定的LED电流。MAX1579具有降温功能，以避免在高温环境下过驱动白色LED，在+42°C以下时使能较高的驱动电流。

MAX1578/MAX1579采用节省空间的24引脚4mm x 4mm薄型QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

在一个封装内拥有四个调节器

偏置电源使用电荷泵

25mA、+5V用于源驱动器

100µA、+15V用于VON

100µA、-10V用于VOFF

无需外部二极管

顺序输出

POS、NEG和MAIN在关断时自动放电

LED背灯电源使用boost转换器

串联LED连接实现统一照明度

25mA电流(最大值)时支持多达8个LED

900mW (最大值)输出功率

PWM或模拟亮度控制

过压保护

低输入/输出纹波电压

无浪涌电流的软启动

1MHz快速PWM工作，可使用小尺寸元件

降温功能(MAX1579)

高效率

偏置：83% (5.0V输出25mA电流，15V/-10V输出100µA电流)

LED：84% (电流20mA时6个LED)

仅使用陶瓷电容和一个电感器

独立的LED和偏置电源使能输入

热关断保护

1µA关断电流

微小的4mm x 4mm薄型QFN封装

热门应用

因特网应用

具有白色LED背光的LCD显示器

PDA、掌上电脑

智能电话
