当前位置:美信半导体 > > 美信芯片 >> MAX1587C
MAX1587C技术文档下载:
MAX1587C技术文档产品手册下载

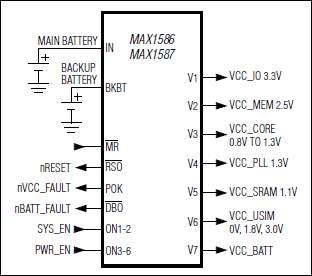

MAX1587C - 典型电路框图:
MAX1587C典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1587C介绍
MAX1587C - 高效率、低IQ PMIC,带有动态内核,用于PDA和智能电话

MAX1587C是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX1587C是高效率、低IQ PMIC,带有动态内核,用于PDA和智能电话,本站介绍了MAX1587C的封装应用图解、特点和优点、功能等,并给出了与MAX1587C相关的Maxim元器件型号供参考。

MAX1587C - 高效率、低IQ PMIC,带有动态内核,用于PDA和智能电话 - DC-DC开关调节器 - 高效、低IQ PMIC,带动态核,适用于采用Intel XScale微处理器设计的PDA和智能电话 - 美信半导体

产品概述

MAX1586/MAX1587是经过优化的电源管理IC,用于Intel XScale®微处理器设备,包括第三代智能手机、PDA、互联网设备及其他需要超强计算和多媒体处理能力并要求低功耗的移动设备。

芯片集成了7路高性能、低工作电流的电源和多种监视、管理功能。稳压器输出包括3个降压型DC-DC输出、3个线性稳压器和一个始终有效的输出。DC-DC转换器输出可为I/O、DRAM、CPU内核供电。I/O电源可以预置为3.3V或3.0V,或调节到其它数值。MAX1586A和MAX1587A的DRAM电源预置为1.8V或2.5V,而MAX1586B的DRAM电源预置为3.3V或2.5V,这些器件的DRAM电源均可通过外部电阻进行调节。CPU内核电源可通过串口编程,用于动态电压管理。线性稳压输出可用于SRAM、PLL、USIM供电。

为了降低休眠状态下的静态电流,重要的电源均采用具有旁路“休眠”的LDO,能够在输出电流非常低时减少电池漏电。其他功能包括:各DC-DC转换器可进行独立的开/关控制、低电池和失效电池检测、复位和电源就绪输出、备份电池输入及2线串行接口。

所有的DC-DC转换器采用高速1MHz PWM开关以及小尺寸的外部元件。它们采用固定频率PWM控制,在轻载时可自动由PWM模式切换至跳频模式,以降低工作电流、延长电池使用寿命。核电源在任何负载下均可工作在强制PWM模式下,以降低纹波和噪声。2.6V至5.5V输入电压范围允许使用单节锂(Li+)电池、3节NiMH电池或稳定的5V电源作为输入。MAX1587采用小巧的6mm x 6mm、40引脚薄型QFN封装。MAX1586具有一个用于VCC_USIM的附加线性稳压器(V6)和低电池和失效电池比较器。MAX1586采用7mm x 7mm、48引脚薄型QFN封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 一个封装中包含6路稳压器:
  • 降压型DC-DC转换器用于I/O供电,电流可达1.3A
  • 降压型DC-DC转换器用于存储器供电,电流可达0.9A
  • 降压型、串口可编程DC-DC转换器用于内核供电
  • 3个LDO输出用于SRAM、PLL以及USIM供电
  • 始终有效的输出用于VCC_BATT
  • 低工作电流
  • 休眠模式下60µA (休眠LDO打开)
  • DC-DC转换器打开时130µA (内核关闭)
  • 所有稳压器打开,空载时200µA
  • 5µA关断电流
  • 针对XScale处理器优化
  • 备用电池输入
  • 独立的开启控制用于实现任何上电顺序
  • 1MHz PWM开关允许使用小尺寸外部元件
  • 小巧的6mm x 6mm、40引脚和7mm x 7mm、48引脚薄型QFN封装
  • 热门应用
  • 因特网应用和网络书(web-book)
  • PDA、掌上电脑和无线手持装置
  • 第三代智能蜂窝电话
