产品概述

MAX16010–MAX16014系列超小型、低功耗过压保护电路，适用于汽车、通信以及工业应用领域的高压、高瞬变系统。该系列器件工作在5.5V至72V的较宽电源电压范围，也适用于电池组、笔记本电脑以及服务器应用。

MAX16010和MAX16011具有两个独立的比较器，可监视欠压和过压两种状态。这些比较器具有开漏极输出，能处理高达72V的电压。MAX16010具有互补的使能输入(EN//EN)，MAX16011具有高电平有效使能输入和可选的高/低电平有效OUTB输出。

MAX16012提供单个比较器和独立的基准输出，该基准输出可直接与反相输入端或同相输入端连接，以选择不同的比较器输出逻辑。

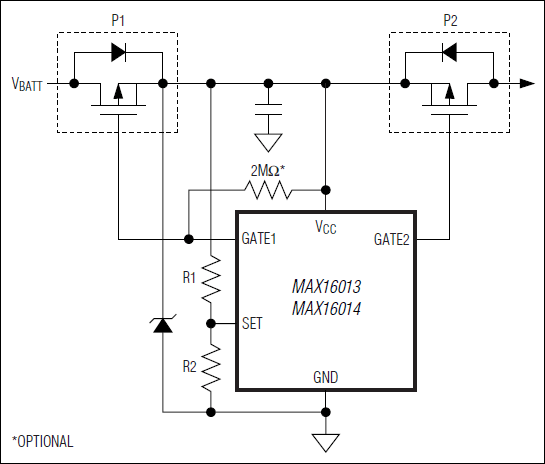

MAX16013和MAX16014过压保护电路可驱动两个p沟道MOSFET，以避免电池反接和过压状态造成危害。其中一个MOSFET (P1)省去了外部二极管，大大降低了输入压降。第二个MOSFET (P2)在过压状态下可断开负载或调节输出电压。MAX16014使MOSFET (P2)保持为闭锁状态，直到输入重新上电为止。

MAX16010和MAX16011采用小尺寸、8引脚、TDFN封装，MAX16012/MAX16013/MAX16014采用小尺寸、6引脚、TDFN封装。该系列器件都可工作在-40°C至+125°C的温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

宽电源电压范围：5.5V至72V

开漏极输出，可承受高达72V的电压(MAX16010/MAX16011/MAX16012)

2µs (最大值)快速传输延迟

内部欠压锁定

过压状态下，p沟道MOSFET闭锁(MAX16014)

可调过压门限

-40°C至+125°C工作温度范围

小尺寸、3mm x 3mm、TDFN封装

热门应用

48V电信/服务器/网络

FireWire®

工业

多节电池堆栈供电设备

笔记本电脑
