MAX16058 - 125nA监控电路，提供电容可调的复位和看门狗超时周期

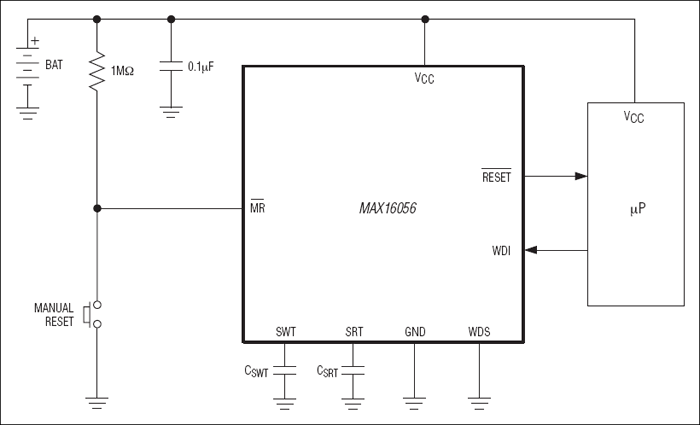

MAX16058是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX16058是125nA监控电路，提供电容可调的复位和看门狗超时周期，本站介绍了MAX16058的封装应用图解、特点和优点、功能等，并给出了与MAX16058相关的Maxim元器件型号供参考。

MAX16058 - 125nA监控电路，提供电容可调的复位和看门狗超时周期 - 监控电路、电压监测、排序 - 可通过电容调节的纳安级功耗监控电路 - 美信半导体

产品概述

MAX16056–MAX16059是超低电流125nA (典型值)微处理器(µP)监控电路，可监视单个系统电源电压。当VCC电压低于工厂预设的复位门限、手动复位拉低或者看门狗定时器超时(MAX16056/MAX16058)时，该系列器件触发低电平有效的复位信号。复位输出在VCC超过复位门限后的可调节复位超时周期内保持有效。工厂预设的复位门限电压介于1.575V至4.625V，步长为100mV (参见完整数据资料的表1)。

该系列器件通过外部电容调节复位和看门狗超时周期。MAX16056/MAX16058带有看门狗定时器，看门狗选择输入(WDS)可将看门狗超时周期乘以128。MAX16057/MAX16059不带看门狗功能。

MAX16056–MAX16059提供推挽或漏极开路输出配置(参见完整数据资料的定购信息和选型指南)。该系列器件规定工作在-40°C至+125°C汽车级温度范围。MAX16056/MAX16058提供8引脚TDFN封装，MAX16057/MAX16059提供6引脚TDFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

125nA (典型值)超低电源电流

1.1V至5.5V工作电压范围

工厂预设的复位门限范围为1.575V至4.625V，步长为100mV

电容可调复位超时

电容可调看门狗超时(MAX16056/MAX16058)

看门狗定时器电容开路检测功能

可选的看门狗禁止功能(MAX16056/MAX16058)

手动复位输入

VCC ≥ 1.1V时保证低电平有效的复位

推挽或漏极开路低电平有效复位输出

电源瞬态抑制

小尺寸、3mm x 3mm TDFN封装

热门应用

血糖监测/病人护理监视器

表计/HVAC

MP3播放器/寻呼器

PDA/蜂窝电话

便携式/电池供电设备
