MAX16997 - 高压看门狗定时器，可调节超时周期

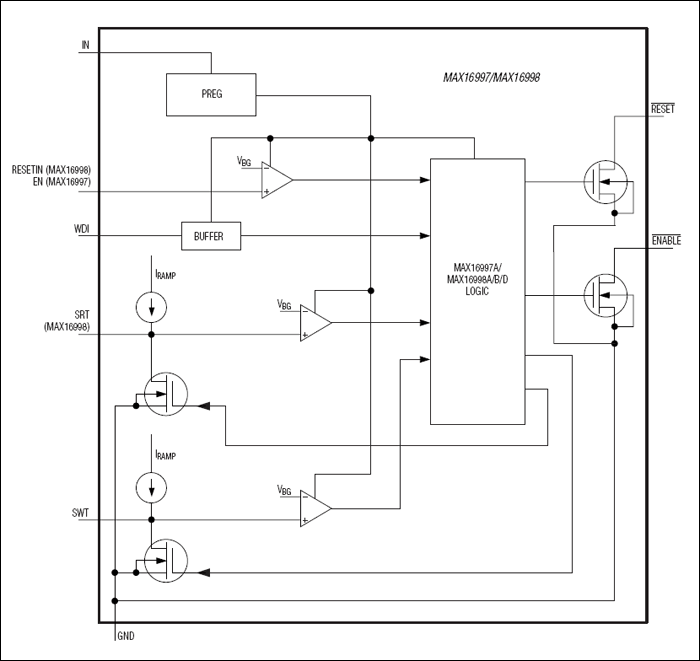

MAX16997是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX16997是高压看门狗定时器，可调节超时周期，本站介绍了MAX16997的封装应用图解、特点和优点、功能等，并给出了与MAX16997相关的Maxim元器件型号供参考。

MAX16997 - 高压看门狗定时器，可调节超时周期 - 监控电路、电压监测、排序 - 输入电压最高的看门狗，仅消耗18µA电源电流 - 美信半导体

产品概述

MAX16997/MAX16998是应用于高输入电压、低静态电流系统的微控制器(µP)监控电路。这些器件用于检测下游电路的故障，以切换到冗余电路。有关该系列产品不同版本，请参考数据资料中的Selector Guide。

MAX16997/MAX16998系列具有4路独立输入，可实现复位和看门狗功能。其中，SWT和SRT输入通过外部电容独立设置看门狗超时周期和复位定时器。RESETIN/EN监控各自的输入电压。电阻分压器用于设置复位门限。

MAX16998A/B/D产生/RESET和/ENABLE两路输出信号。只要RESETIN跌落至门限电压以下或在WDI端检测到看门狗超时故障，将触发/RESET输出。触发复位后，当所有复位条件消除后，/RESET将在复位超时周期tRESET内继续保持低电平复位状态，然后变为高电平。根据EN电压和WDI信号，MAX16997A产生一个输出信号(/ENABLE)。

MAX16997A不具备/RESET输出。如果EN电压低于其门限值，看门狗被禁止。当EN电压高于预置门限时，MAX16997A看门狗定时器开始计时。每当EN电压高于预置门限电压时，将初始化看门狗超时周期，是看门狗超时周期(tWP)标称值的8倍。

MAX16997/MAX16998采用8引脚无铅µMAX®封装，工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

宽泛的输入电压范围：5V至40V

18µA静态电流(+125°C，典型值)

电容可调超时周期，用于看门狗和复位定时器

看门狗定时器窗口选项(MAX16998B/D)

监测外部电压(RESETIN用于MAX16998A/B/D，EN用于MAX16997A)

EN输入电压与汽车电池一致

TTL和CMOS兼容漏极开路输出

18V最大漏极开路复位输出电压

28V最大漏极开路使能输出电压

上电/断电复位功能(MAX16998A/B/D)

通过AECQ-100认证

-40°C至+125°C工作温度范围

小型(3mm x 3mm) µMAX封装

WDI窄脉冲抑制能力

热门应用

汽车

工业
