当前位置:美信半导体 > > 美信芯片 >> MAX17003A
MAX17003A技术文档下载:
MAX17003A技术文档产品手册下载

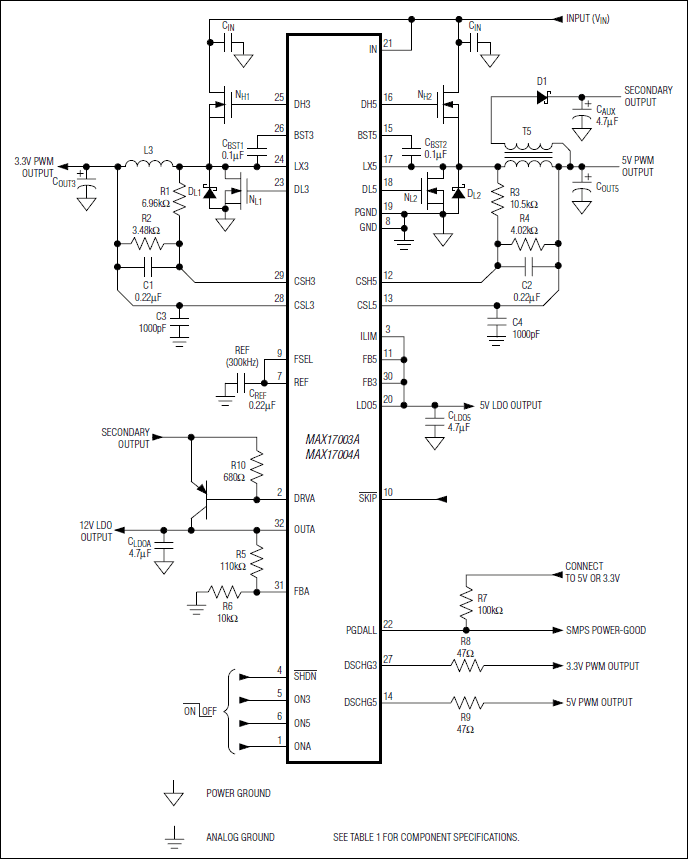

MAX17003A - 典型电路框图:
MAX17003A典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX17003A介绍
MAX17003A - 高效率、四路输出、主电源控制器,用于笔记本电脑

MAX17003A是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX17003A是高效率、四路输出、主电源控制器,用于笔记本电脑,本站介绍了MAX17003A的封装应用图解、特点和优点、功能等,并给出了与MAX17003A相关的Maxim元器件型号供参考。

MAX17003A - 高效率、四路输出、主电源控制器,用于笔记本电脑 - DC-DC开关调节器 - 经过优化的错相、固定频率工作方式,在最低输入电压至26V最高输入电压范围内可保持最小输入纹波电流 - 美信半导体

产品概述

MAX17003A/MAX17004A是双路降压型、同步整流的开关电源(SMPS)控制器,用于在电池供电系统中产生5V/3.3V主电源。在最低至最高 26V的电压输入范围内,固定频率和优化交错的工作模式将输入纹波电流降至最低。优化的40/60交错控制使输入电压在降至8.3V时不会发生占空比交迭,而使用180°错相工作的调节器在输入降至10V时就会出现占空比交迭。

输出电流检测提供峰值限流保护,可使用精密的检流电阻或无损耗电感DCR进行电流检测。低噪声模式能够在轻载下保持较高的效率,并使开关频率在音频范围以外。

内部5V、100mA固定输出线性稳压器为MAX17003A/MAX17004A、其栅极驱动器以及外部始终保持工作状态的负载供电。当主PWM调节器工作稳定时,自举开关自动旁路内部线性稳压器,可提供最大200mA的电流。另外一路线性稳压驱动器配合外部pnp晶体管和次级绕组能够提供12V电源,也可以直接从主电源产生低至1V的低压输出。

独立的使能控制和电源就绪信号允许灵活的电源排序。电压软启动逐步提高输出电压,以降低浪涌电流;而软关断则逐步降低输出电压,防止出现负电压。MAX17003A/MAX17004A具有输出欠压和热故障保护,MAX17003A还提供输出过压故障保护功能。

MAX17003A/MAX17004A采用32引脚5mm x 5mm、薄型QFN封装。在需要不间断供电的应用中,背部裸焊盘有助于改善散热。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 固定频率、电流模式控制
  • 优化的40/60交错工作
  • 内部BST开关
  • 内部5V、100mA线性稳压器
  • 辅助线性稳压驱动器(12V或可调整为低至1V)
  • Dual Mode™反馈—3.3V/5V固定或可调输出电压
  • 200kHz/300kHz/500kHz开关频率
  • 欠压和热故障保护
  • 过压故障保护(MAX17003 A)
  • 输入范围:6V至26V
  • 2V ±0.75%基准输出
  • 独立的使能输入和电源就绪输出
  • 软启动和软关断(电压线性上升/下降)
  • 关断电流:8µA (典型值)
  • 热门应用
  • 2节至4节Li+电池供电设备
  • 主电源
  • 笔记本电脑和亚笔记本电脑
  • PDA与移动通信
