MAX17020 - 双通道Quick-PWM、降压型控制器，具有低功耗LDO和RTC电源

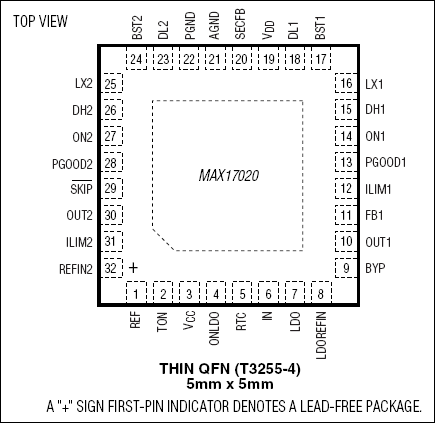

MAX17020是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX17020是双通道Quick-PWM、降压型控制器，具有低功耗LDO和RTC电源，本站介绍了MAX17020的封装应用图解、特点和优点、功能等，并给出了与MAX17020相关的Maxim元器件型号供参考。

MAX17020 - 双通道Quick-PWM、降压型控制器，具有低功耗LDO和RTC电源 - DC-DC开关调节器 - 多功能控制器，可配置用于笔记本电脑的系统供电以及图形卡、存储器供电 - 美信半导体

产品概述

MAX17020带同步整流的双通道Quick-PWM™降压电源(SMPS)控制器，用于生成电池供电系统的5V/3.3V主电源或1.5V/1.05V I/O电源。低边MOSFET检测提供简单的低成本、高效电流检测功能，可实现谷电流限制保护。限流功能与输出过压和欠压保护功能相结合，确保可靠的输出电压。

工作在跳脉冲模式或超声模式时，5V/3.3V或1.5V/1.05V SMPS输出可以节省功耗并避免产生可闻噪声。超声模式强制控制器将轻载时的开关频率维持在大于20kHz的水平。

内部100mA线性稳压器可以产生上电或其它低功耗“常备电路”所需的5V偏置电压。当SMPS启动时，独立的旁路输入可以自动旁路线性稳压器。

该主控制器还具有次级反馈输入，在SECFB电压降至其门限电压以下时触发一个超声波脉冲(DL1开启)。这样可以在不对输出电压产生过充的情况下，由DL1驱动刷新外部电荷泵。

该器件具有独立的关断控制，简化上电及断电排序设计。为了防止启动时的电流尖峰，内部电压在1ms周期内从零缓慢上升到最终目标电压。为了防止关断时输出端出现振铃使电压达到地电位以下，内部电压在1ms内从先前电压缓慢下降至零。两个独立的电源就绪输出简化了与外部控制器的接口。

MAX17020与MAX8778引脚兼容。

关键特性

以下关键特性由Maxim美信半导体提供：

双路Quick-PWM

内置100mA、5V或可调输出线性稳压器

独立的LDO旁路输入

内部自举二极管

次级反馈输入保持电荷泵工作

3.3V、5mA RTC供电电源(常开)

OUT1：5V或1.5V固定输出或0.7V可调反馈

OUT2：3.3V或1.05V固定输出或动态调节

次级SMPS上0V至2V REFIN2动态输入

2V ±1%、50µA基准

6V至24V输入电压范围(28V，最大值)

超声模式

独立的SMPS及LDO使能控制

独立的SMPS电源就绪输出

所需元件数最少

热门应用

DDR1、DDR2、DDR3电源

游戏控制台

图形卡

I/O系统电源(1.5V和1.05V电源)

低功耗I/O和芯片组电源

主系统电源(5V和3.3V电源)

笔记本电脑

PDA与移动通信

电信

2至4节Li+电池供电产品
