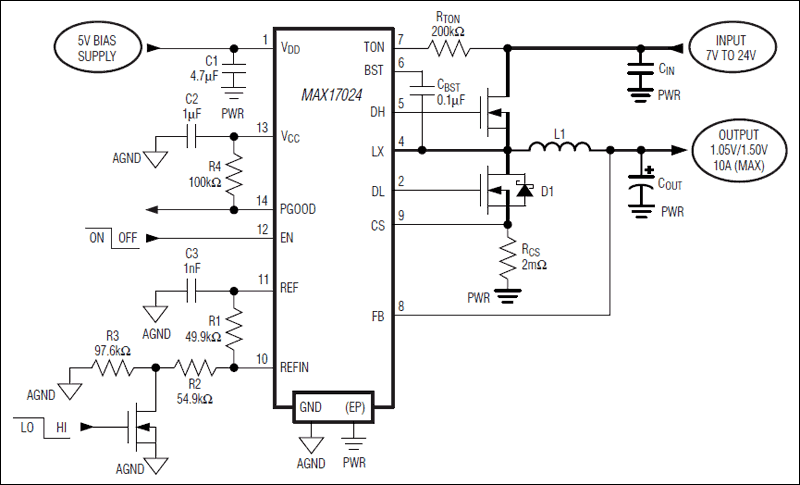

MAX17024是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX17024是单通道Quick-PWM降压型控制器，具有动态REFIN，本站介绍了MAX17024的封装应用图解、特点和优点、功能等，并给出了与MAX17024相关的Maxim元器件型号供参考。

MAX17024 - 单通道Quick-PWM降压型控制器，具有动态REFIN - DC-DC开关调节器 - 高效、出色的瞬态响应特性，以极高的直流输出精度实现高压降压转换 - 美信半导体

产品概述

MAX17024脉宽调制(PWM)控制器具有高效率、出色的瞬态响应和极高的直流输出精度，能够将较高的电池电压转换成笔记本电脑内部CPU核或芯片组/RAM所需的低电源电压。MAX17024采用动态REFIN控制输出电压，该动态电压支持0至2V输入范围。REFIN调节与反馈输入端的电阻分压器相结合，可将MAX17024输出电压设置在0至0.9 x VIN之间。

Maxim专有的Quick-PWM™快速响应、固定导通时间PWM控制模式可以轻松应对宽输入/输出电压比(低占空比)，并对负载瞬变提供100ns的持续导通时间，同时保持相对固定的开关频率。MAX17024能够驱动较大的同步整流MOSFET，提高了电源转换效率。

控制器对与同步整流器串联的检流电阻两端的电流进行检测，从而实现高精度的谷电流限制保护。

MAX17024包含电压控制的软启动和软关断，有效抑制输入浪涌电流，使供电电压单调上升(即使在预充状态)，并提供可预置的上电时间。该控制器还具有输出欠压和过热保护功能。

MAX17024采用薄型、14引脚、3mm x 3mm TDFN封装。对空间受限应可以选用MAX17016单通道降压控制器(内置26V MOSFET，支持10A连续负载)。MAX17016采用微小的40引脚、6mm x 6mm TQFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

Quick-PWM架构具有快速瞬态响应

支持任何输出电容

聚合物/钽电容，无需补偿

陶瓷输出电容，采用外部补偿以实现稳定工作

2V ±10mV精密基准

动态可调输出电压(范围为0至0.9 x VIN)

反馈输入调节为0至2V REFIN

在整个电源输入和负载变化范围内，输出精度为0.5% VOUT

最大输入电压额定值为26V

电阻可设置开关频率

欠压/过热保护

电压软启动和软关断

可预先对输出电容充电，电压单调上升

电源就绪窗比较器

热门应用

DDR存储器—VDDQ或VTT

GPU核电源

I/O和芯片组供电电源

笔记本电脑

负载点应用

降压型电源
