MAX17498A - AC-DC和DC-DC峰值电流模式转换器，支持反激/Boost应用

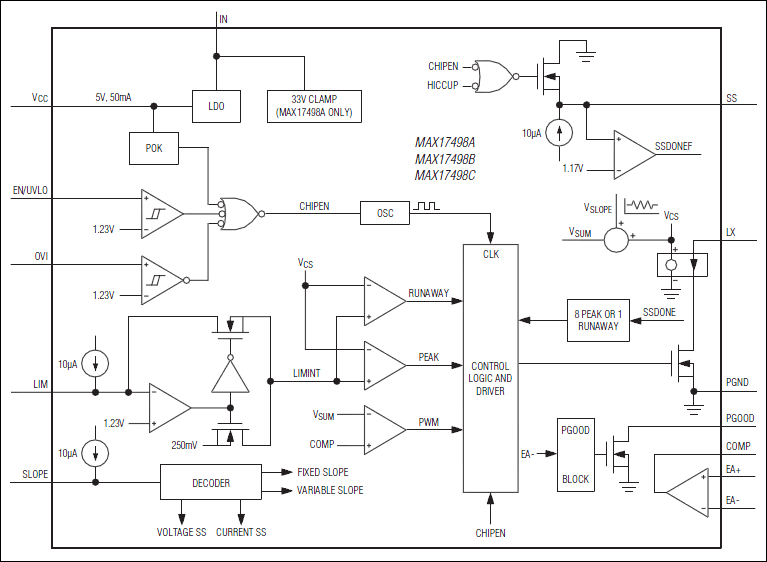

MAX17498A是Maxim美信半导体公司的一款隔离电源产品，MAX17498A是AC-DC和DC-DC峰值电流模式转换器，支持反激/Boost应用，本站介绍了MAX17498A的封装应用图解、特点和优点、功能等，并给出了与MAX17498A相关的Maxim元器件型号供参考。

MAX17498A - AC-DC和DC-DC峰值电流模式转换器，支持反激/Boost应用 - 隔离电源 - 电流模式PWM控制器，支持紧凑的高性价比、高灵活性隔离/非隔离电源设计 - 美信半导体

产品概述

MAX17498A/MAX17498B/MAX17498C为电流模式固定频率反激/boost转换器，具有最少外部元件。器件包含了设计宽输入隔离电源和非隔离电源所需的所有控制电路。MAX17498A带有上升/下降欠压锁定(UVLO)门限，优化用于通用离线式(85V AC至265V AC)应用；MAX17498B/MAX17498C的欠压锁定门限适合于低压DC-DC应用。

MAX17498A/MAX17498C的开关频率为250kHz，MAX17498B的开关频率为500kHz，较高的工作频率允许使用小尺寸磁性元件及滤波元件，用于设计结构紧凑的高性价比电源。EN/UVLO输入允许用户在要求的输入电压下启动电源，同时也可作为开/关控制引脚。OVI引脚用于提供输入过压保护，在直流输入电压超过预计的最大值时，可靠关断转换器。

器件集成了灵活的误差放大器及精密电压基准(REF)，终端用户可以调整正压输出或负压输出。可编程限流允许使用尺寸适中的原边开关FET，并为其提供保护。器件能够支持的最大占空比高于92%，提供可编程斜率补偿，优化控制环路性能。器件带有漏极开路PGOOD输出，用作上电就绪指示，当反激/boost转换器达到稳压输出时进入高阻状态。SS引脚可对反激/boost转换器的软启动时间进行编程。打嗝式过流保护以及热关断将过流、过热故障条件下的功耗降到最小。器件采用节省空间的16引脚(3mm x 3mm) TQFN封装，引脚间距为0.5mm。

关键特性

以下关键特性由Maxim美信半导体提供：

峰值电流模式反激/boost转换器

电流模式控制提供极佳的瞬态响应

固定开关频率

250kHz：MAX17498A/MAX17498C

500kHz：MAX17498B

灵活的误差放大器可调节正、负电压输出

可编程软启动减小输入浪涌电流

可编程电压或电流软启动

上电就绪指示(PGOOD)

故障状态下降低功耗

打嗝式过流保护

有滞回的热关断

可靠保护

可编程限流

输入过压保护

优化环路性能

反激/boost可编程斜率补偿，提供最大相位裕量

高效

低RDSON、175mΩ、额定电压为65V的内部n沟道MOSFET

无需检流电阻

可选择扩频模式

节省空间的16引脚(3mm x 3mm) TQFN封装

热门应用

工业设备AC/DC电源(隔离和非隔离)前端

电信电源

DC输入范围广，可输入反激式及升压工业电源
