MAX1875A - 双路、180°异相工作的buck控制器，具有排序/预偏置启动和POR

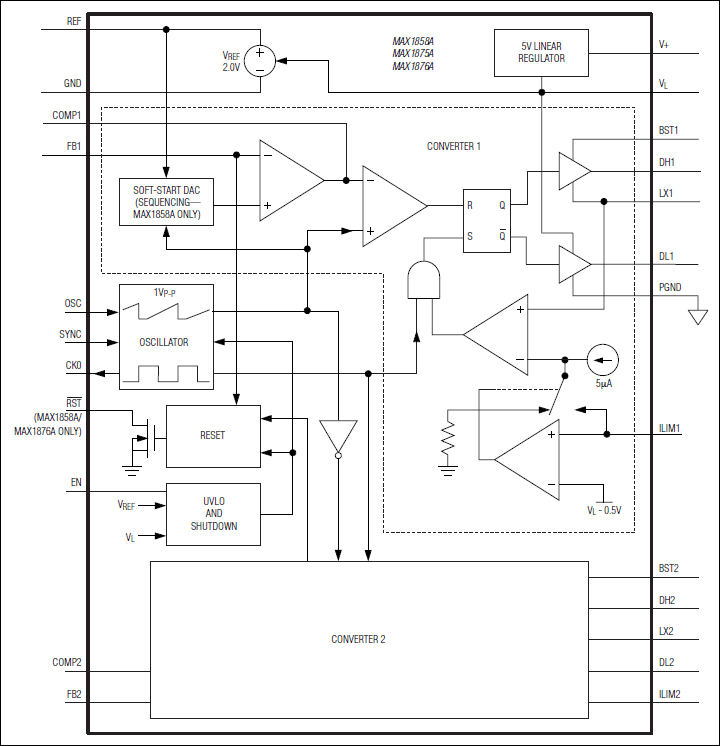

MAX1875A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1875A是双路、180°异相工作的buck控制器，具有排序/预偏置启动和POR，本站介绍了MAX1875A的封装应用图解、特点和优点、功能等，并给出了与MAX1875A相关的Maxim元器件型号供参考。

MAX1875A - 双路、180°异相工作的buck控制器，具有排序/预偏置启动和POR - DC-DC开关调节器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1858A/MAX1875A/MAX1876A是双路、同步、降压控制器，从4.5V至23V的输入电压产生两路输出。每个输出从低于1V至18V之间可调，且产生10A或更高的负载电流。180°错相同步工作减小了输入电压纹波和总的RMS输入纹波电流。

通过一个外部电阻，开关频率可以在100kHz至600kHz之间调节，或者使该控制器同步于另一片MAX1858A/MAX1875A/MAX1876A产生的外时钟，或系统时钟。MAX1858A/MAX1875A/MAX1876A可以设置产生同相或90°错相的时钟信号，以同步其它控制器。这样允许两个控制器在每个输出相移90°的条件下，工作于交替的双相或四相系统。MAX1858A/MAX1875A/MAX1876A具有软启动功能。MAX1858A还具备先开/后关的电源排序以及软停止功能。

MAX1858A/MAX1875A/MAX1876A通过利用低端MOSFET导通电阻作为检流元件，省去了所要求的检流电阻。这样在没有外加检流电阻的情况下，就可保护DC-DC元件在输出过载期间或者发生短路时免受损害。可调的折返电流限制降低了短路时的功耗。MAX1858A/MAX1876A在两路输出都达到调整范围之时，电源上电复位(POR)输出信号至系统。

MAX1858A/MAX1875A/MAX1876A确保输出电压在输入断电或EN被拉低时不出现负电压，MAX1875A/MAX1876A还允许预偏置启动，无须输出放电。

MAX1858A/MAX1875A/MAX1876A采用24引脚QSOP封装。利用MAX1875评估板或MAX1858评估板，可以评估MAX1858A/MAX1875A/MAX1876A。

关键特性

以下关键特性由Maxim美信半导体提供：

4.5V至23V输入电压范围

0至18V输出范围(最多10A的输出电流)

可调的无损耗折返电流限制

100kHz至600kHz可调的开关频率

可选的同步时钟方式

时钟输出用于主/从同步

4 x 90°错相降压转换器(利用两个控制器，完整数据资料中的图7)

预偏置启动(MAX1875A/MAX1876A)

加电排序(MAX1858A)

140ms最小延迟的/RST输出(MAX1858A/MAX1876A)

固定频率脉宽调制(PWM)工作

热门应用

宽带路由器

台式笔记本电脑

DSP、ASIC、FPGA电源

网络电源

服务器

机顶盒

电信电源
