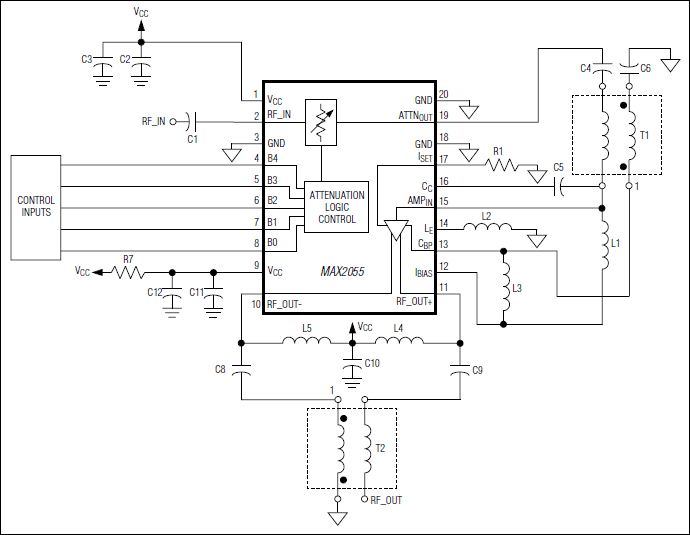

MAX2055是高性能、数字控制、可变增益、差分模数转换器(ADC)驱动器/放大器(DVGA)，针对30MHz至300MHz基站接收器应用而设计。

该器件集成了数字控制衰减器和高线性度单端到差分输出放大器，可以省去一个外部变压器，或是改善变压器耦合电路的偶阶失真性能，因此降低了对ADC之前的抗混叠滤波器的要求。MAX2055的设计目标是实现动态增益调节，或一次性通道增益设定的ADC驱动器应用，适用于需要高性能的应用。衰减器提供精度为±0.2dB的23dB衰减范围。

MAX2055采用温度增强型20引脚TSSOP-EP封装，工作温度范围为-40°C至+85°C。
